擴散器  端吸過濾器

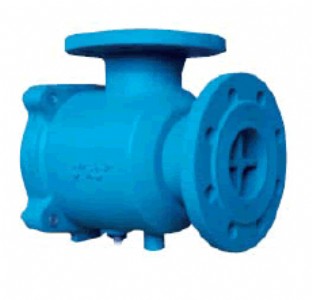

角型整流過濾器w-jzg44-16

角型整流過濾器又名擴散過濾器是一種較為新型的過濾器,用于直接安  裝在泵的入口處，具有特殊過濾設置能有效剔除雜物；平直的整流板能夠為泵提供平衡的水流，減少亂流對泵沖擊和侵蝕，節省了泵的入口導流管，比傳統方式節省1/3空間，具有取代90％彎管、y型過濾器及整流管的功能。

擴散過濾器結構為角形，產品內置整流器，可定制大小頭，加強筋強化的不銹鋼濾網，過濾面積大，安  裝在水泵的入口，防止氣穴，提高水泵效率，延長水泵壽命的功能。濾網數目客人根據用戶需求定制。

擴散過濾器特點

過濾網的沖孔面積大，故內部壓降小。

閥門內部采用特殊導向板，產生穩流，從而保護泵葉，防止產生氣鎖現象。

閥體上可安  裝壓力表，不用另裝。

根據需要可配置雙過濾器，可交替使用。

可用支架來方便調節擴散過濾器的高度。

內部可安  裝磁鐵來過濾鐵粉  ，從而保護泵。

閥體上設有排泄塞，不需格外安  裝排污管道。

比傳統的安  裝方式節省很多空間和管道材料。

閥體內外均為粉  體環氧樹脂涂裝，可避免生銹而影響水質。

壓力表凸臺接口，即由壓差大小可判定是否過多垃圾堆于濾網外部。

技術參數：

公稱通徑：dn50-dn600

公稱壓力：pn16-pn25

密封試驗：1.76/2.75mpa

殼體試驗：2.4/3.75mpa

工作溫度：0℃-80℃

適用介質：水、污水

產品標準：gb/t13927-1992

主要零部件材質：

閥體：球墨鑄鐵（qt450-10表面環氧噴漆）

閥蓋：球墨鑄鐵（qt450-10表面環氧噴漆）

過濾網：不銹鋼ss304

密封圈：橡膠epdm/nbr

連接件：不銹鋼ss304

a2

工作原理：

擴散過濾器又名角式整流過濾器是一種較為新型的過濾器,用于直接安  裝在泵的入口處，具有特殊過濾設置能有效剔除雜物；平直的整流板能夠為泵提供平衡的水流，減少亂流對泵沖擊和侵蝕，節省了泵的入口導流管，比傳統方式節省1/3空間，具有取代90％彎管、y型過濾器及整流管的功能。

擴散過濾器結構為角形，產品內置整流器，可定制大小頭，加強筋強化的不銹鋼濾網，過濾面積大，安  裝在水泵的入口，防止氣穴，提高水泵效率，延長水泵壽命的功能。濾網數目客人根據用戶需求定制。
