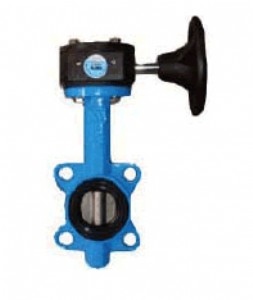

w-d371x蝸輪對夾軟密封蝶閥

w-d371x型蝸輪對夾式蝶閥適用于醫  藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。﹥

公稱通經：dn50-dn1200

對夾軟密封蝶閥產品概述

作調節流量和截流介質的作用，適用溫度≤80℃。

對夾軟密封蝶閥產品特點

1、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安  裝

2、90 度回轉，啟閉迅速

3、流量特性趨于直線，調節性能好

4、選擇不同零部件材質，可適用于多種介質

本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁qing耐油橡膠配對，使用壽命長。橡膠密封圈既可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。本閥具有雙向密封功能，安  裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安  裝。本閥結構獨特，操作靈活，省力，方便。

對夾軟密封蝶閥簡介

w-d371x蝶閥是一種渦輪式對夾軟密封蝶閥，對夾式蝶閥的蝶板安  裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，可以起到流量調節的作用，當蝶板旋轉到90°時，閥門達到最大開度。對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈性軟密封和金屬密封兩種密封型式。彈性軟密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性軟密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。本類閥門在管道中一般應當水平安  裝。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
