一．用途

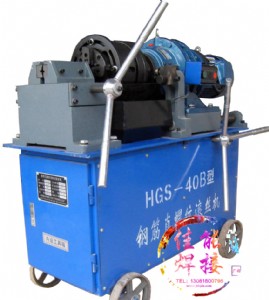

    hgs-40b型鋼筋直螺紋滾絲機。主要用于建筑工程帶肋鋼滾軋直螺紋絲頭，是實現鋼筋連接的關鍵設備。可加工直徑16-40mm的hrb335和hrb400級帶肋鋼筋。

二．特點

   hgs-40型鋼筋直螺紋滾絲機，可一次裝夾完成從剝肋到滾軋螺紋的加工過程。加工螺紋的牙形飽滿，尺寸精度高，機械強度高。既可加工正扣螺紋，也可加工反扣螺紋。

本機操作簡單、結構緊湊、工作可靠，具有獨特的刀具自動開合機構。可加工直徑范圍為16－40mm的hrb335和hrb400級鋼筋。

三．結構

    hgs－40b型鋼筋直螺紋滾絲機，由機架、夾緊鉗、導軌、滑板、擺線針輪減速機、剝肋滾軋頭、進給機構、自動開合機構、行程限位機構、冷卻系統、電器控制箱、控制系統等部分組成。

四．主要技術參數

   1．加工鋼筋直徑范圍：φ16-φ40mm

   2．主電機功率：4.0 kw

   3．配用電源：三相380v 50hz

   4．主軸轉速：40-62r／min

   5．最大加工長度：80mm

   6．重量：510kg

五．使用方法

   （一）加工前的準備

   1．按要求接好電源線和接地線，接通電源。電源為三相380v 50hz的交流電源，為保證人身安  全請使用帶漏電保護功能的自動開關。

   2．冷卻液箱中，加足溶性冷卻液(嚴禁加油性冷卻液）。

   （二）空車試轉

1．接通電源。檢查冷卻水泵工作是否正常。

   2．操作按鈕，檢查電器控制系統工作是否正常。

  （三）加工前的調整

   1．根據所加工鋼筋的直徑，調換與加工直徑相適應的滾絲輪。滾絲輪與加工鋼筋直徑的關系見表一：

       2．調換滾絲輪的同時，調換與滾絲輪螺距相適宜的墊圈，以保證螺距的正確性。

   3．滾絲輪與加工直徑相適應后，將與鋼筋相適應的對刀棒插入滾軋頭中心，調整滾絲輪使之與對刀棒相接觸，抽出對刀棒，擰緊螺釘，壓緊齒圈，使之不得移動。

   4．對于固定定位盤的設備根據所加工鋼筋直徑，調換與加工直徑相適應的定位盤（定位盤上打印有加工直徑）。對于可調整定位盤的設備按定位盤刻度調整到相應的刻度，當剝肋刀磨損時還需要進行微調。

   5．根據所加工鋼筋規格，調整剝肋行程檔塊的位置，保證剝肋長度達到要求值
