zf系列穩定型滴量器使用說明書

   本廠生產的zf系列穩定型滴量器采用結構獨特，設計新穎，主要用于熱處理滴注式氣氛中的各種井式滲碳爐，保護氣氛淬火爐，也可用于化工等行業需要以滴量來輸入液體的各種場合。

1.     主要技術指標及性能

1.1全不銹鋼制造（密封墊及尼龍件除外）。

1.2具有穩定性極佳的針形調節閥，滴速穩定性：每小時變動量不大于10滴。

1.3具有防針閥回彈及自滑行的密封機構，整件密封性能良好，在2000mm油柱壓力下，針閥鎖緊時，60秒鐘內滲析煤油量不大于1滴，其他部位不允許出現滲漏現象。

1.4具有防振動及松動的針閥鎖定裝置。

1.5針閥調節行止自如，沒有明顯阻滯現象，也不會有自行滑行現象。

1.6具有加大口徑的電爐連接口，液體可直接滴入爐內。

1.7電爐接口螺紋：g3/4〞(內)

1.8每毫升液體滴數參考值：（常壓測定）甲  醇乙醇丙酮    煤油424443362.     使用方法

2.1安  裝

開箱后檢查滴量器各部完好，無破損及松動現象，即可安  裝于電爐上，安  裝前請檢查您的電爐接管螺紋是否相符。安  裝前必須用扳手夾于接口腰部轉動滴量器，不允許用手直接板轉滴量器。

2.2使用

2.2.1關閉針閥，接通液體，液面高度一般不低于1米，連接管使用透明塑料管，接口咬接部位應用細鐵絲扎緊，觀察塑料管中有無氣泡，如有氣泡應通過晃動及輕彈塑料管將氣體基本排出，然后檢查滴量器各部位有無滲滴現象。

2.2.2打開針閥旋鈕，使滴入液體成線或流，沖10-20秒，以排除殘留氣體，隨后調節針閥，使達到您需要的滴速。連續使用中重開針閥不必沖洗。

2.2.3當滴速符合您的工藝要求后，擰緊鎖定螺釘，避免電爐振動對滴速的影響，注意擰緊鎖定螺釘后應再校對一次滴速。

2.2.4如進液管中氣體沒有完全排盡，或液體中的殘渣卡入針閥，在使用過程中滴速會發生明顯變化，如發生這種情況，應開大流量用液流沖洗5-10秒鐘，然后重新調整滴速。

2.2.5停止使用時，應用力關緊針閥。

3 注意事項

3.1使用的液體(包括容器)應清潔，液體進入進液管前應加過濾。

3.2滴量器使用時應避免液體沖在觀察窗玻璃上，如萬一沖在尼龍小碗外，一般不須進行清理，多余液體會通過尼龍碗下部的滲析孔流入電爐內。

3.3當三頭或二頭滴閥不同時使用時，不使用的滴閥應關緊，以防影響爐內壓力。

3.4滴量器使用時應防碰撞及直接接觸高溫，以保護玻璃及各部密封圈，本滴量器不適用于強酸  及強堿  。

4 維修

4.1滴量器使用一段時間后應進行清洗，拆卸滴閥應先卸三頭滴量器的中間的一支，并應先卸下進液管，然后用專用板子松開滴閥下面的調整螺母，即可旋出滴閥。

4.2滴閥一般情況下不要分解，也不可敲打，以防破壞密封性。清洗滴閥可在進液管接上高壓水管，把針閥開到量，用水沖洗即可。如需清洗滴閥內部時，可把滴閥從中部連接處分解開，仔細清理內腔及針閥，但需注意不要碰壞針尖及出液口孔部，也不能用硬利物刮劃錐形配合面。

4.3滴閥出現滲漏現象的處理方法：如上面針桿處滲析可把壓緊螺母擰緊一些;如閥體中部滲析，可把上下體在臺虎鉗上擰緊或更換加厚密封墊（材料為石棉膠板）；如出液管根部滲析，可擰緊出液管或更換墊圈。

4.4拆卸時應保護各密封墊圈，如有損壞應另行配制。

4.5閥桿尖滲析指標（60秒鐘內不大于1滴），出廠時經百分之百檢驗，使用中如出現過量滲析，一般是液體中的夾雜污物引起，可試用沖洗辦法清理，如不見效，則雜物可能在錐面被“夾死”，需按4.3條拆開滴閥仔細清理。

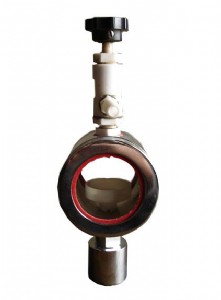

5 產品附圖：
