1虛擬演播室效果圖演播室設計圖

通常將整個演播室分為兩個區域，分別為演播區和播控區。

演播區：用于主持人和嘉賓 以及攝像師進行和拍攝節目的區域；

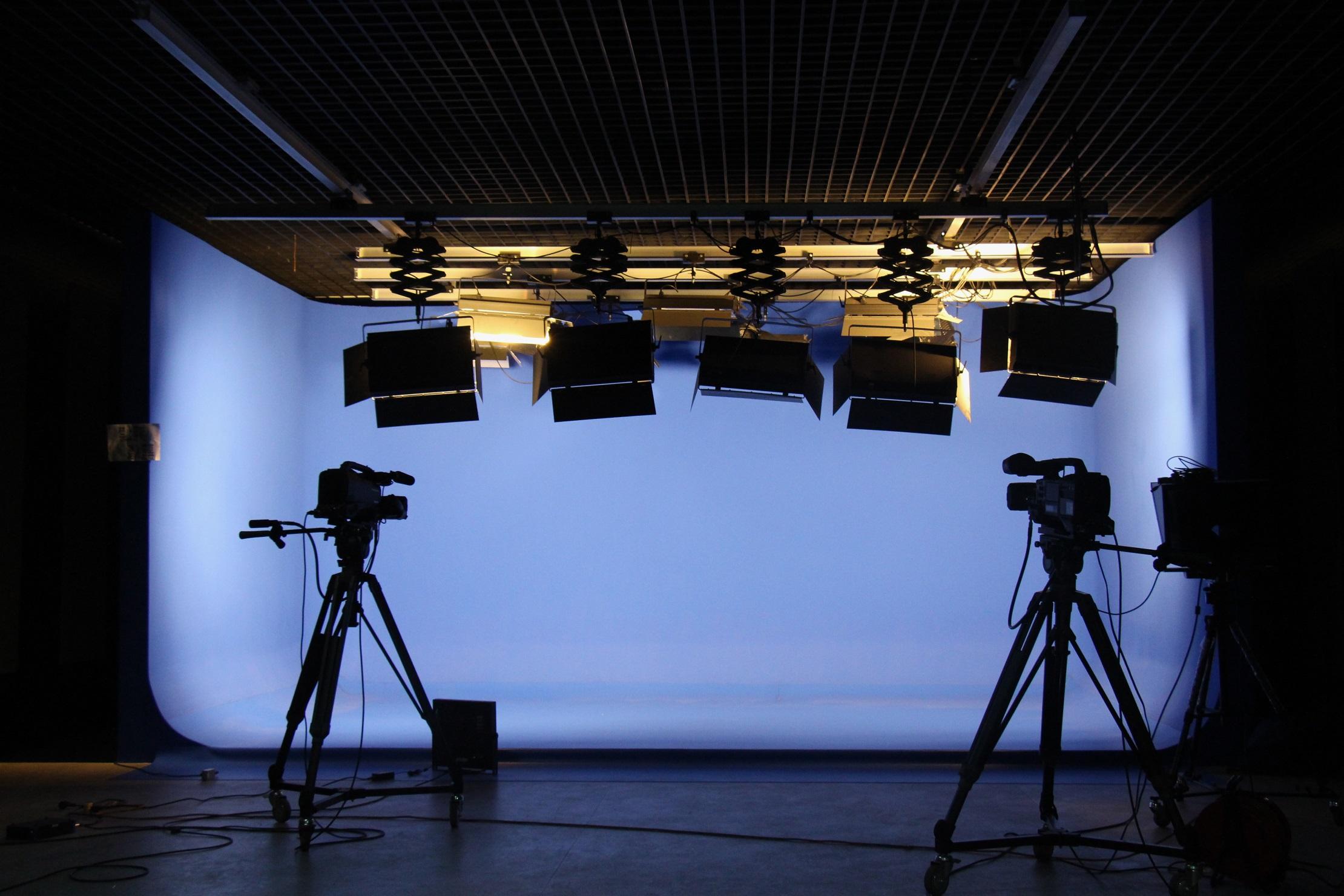

播控區：用于導播人員在此區域通過專業的虛擬、導播、音頻等設備將多個信號進行切換、摳像、疊加字幕、疊加角標、后期編輯等專業的制作，將豐富多彩的界面呈現給觀眾或者節目的觀看者。2演播室樣例圖  虛擬藍箱和燈光

校園電視臺

3演播室設備構成3.1設備連接圖本演播室共3個訊道，以天創真三維無軌虛擬演播系統為核心，輔以攝像機，調音臺及其它設備，搭建了一套兼容模擬信號的高標清數字視頻制作系統，適用于新聞直播，錄播，訪談，級聯播出，配音、后期制作等多場景應用，實現演播室和后期制作機房雙重功能，完全能夠滿足日常節目制作需要，是一個高性價比的選擇。

本系統采用以松下數字攝像機、天創真三維無軌虛擬演播系統、音頻系統、通話系統、構成了系統的主要框架，可以擴展非編進行后期編輯，再通過資源平臺可以將信號進行網絡直播和點播。

攝像機部分：

采用3機位的攝像系統實現新聞播報及訪談類節目的制作，演播室系統的基礎建立在先進的數字攝像技術上，攝像機設備選擇3套專業數字攝像機，配三角架（可以靈活移動位置，便于不同節目拍攝）。

音頻部分

主要包括了主持人和嘉賓用的領夾式麥  克、桌面麥  克、還包括導播和主持人、攝像師之間的通話系統。

虛擬演播設備

采用天創真三維無軌虛擬演播系統是高性價比和綜合的解決方案：現場可接入4路攝像機，8路通道，結合導播、字幕、臺標、摳像、多達幾十種的三維場景給現場直播帶來富有視覺沖擊力的虛擬演播系統。

后期視頻非編設備

通過專業的非編系統可以將錄制的節目進行進一步的編輯和剪輯。

網絡直播點播平臺（實現網絡直播）

可以在制作節目的同時將信號進行編碼后網絡直播，也可以將節目錄制下來進行點播觀看。
