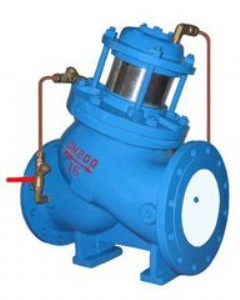

wmds101h-10多功能水泵控制閥  wmds101h-16多功能水泵控制閥   wmds101h-25多功能水泵控制閥

多功能水泵控制閥主要特點是利用管道的自身壓力，通過上下腔控制室的壓力差來控制主閥盤的啟閉，從面達到目的。活塞式多功能水泵控制閥是安  裝在大口徑給水管網系統的水泵出口處、防止介質倒流以、水錘及水擊現象的智能型閥門。

多功能水泵控制閥的工作壓力分1．0mpa、1．6mpa、2．5mpa、4.0mpa、6.4mpa、10.0mpa六種，動作壓力大于或等于0.03mpa，介質溫度在0－－80℃，緩閉時間可在3-120s內調節，管道流速2m／s時的壓力損失小于0．01mpa,水錘峰值小于1．5倍的工作壓力

活塞式多功能水泵控制閥工作原理

多功能水泵控制閥兼具有電動閥、逆止閥和水錘消除呂三種功能，可有效的提高供水系統的安  全可靠，雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閥90％（防止回流介質導致水泵反轉），再緩慢關閉其余10％（消除破壞水錘）活塞式閥門性能可靠、強度高、動作平穩，適用于開泵水錘和停泵水錘的場合。只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力失小。

特點及優點

多功能水泵控制閥具有緩開功能，解決傳統的人為關閥開泵。

多功能水泵控制閥具有緩閉功能，可人為調設關閉時間，自動實現緩閉、消除水錘。

多功能水泵控制閥具有良好的止回功能，采用具有好彈性和高耐磨性橡膠估密封材料，關閉后可達到滴水不漏。

多功能水泵控制閥動作靈敏，不會出現失控現象。

多功能水泵控制閥無須人為操作，在管網運行運行的全過程中均為自動工作。

多功能水泵控制閥維修保養方便無需從管道上整臺拆除閥，在維理時找準故障原因，只需局問檢修。

多功能水泵控制閥閥內外及所有易腐蝕件均采用靜電噴塑處理，長期用于污水中不會生銹。

多功能水泵控制閥在管路中立臥安  裝均可性能不變。

典型安  裝示意圖

主要外形連接尺寸 單位mmdn506580100125150200250300350400450500600l2052162503203654155006056987879149789781150h2933283644184815436737299279571188121812561600
