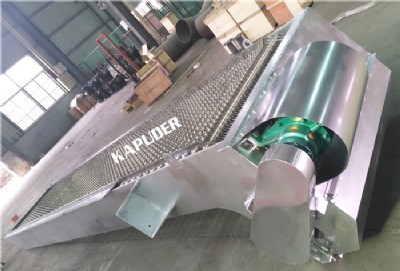

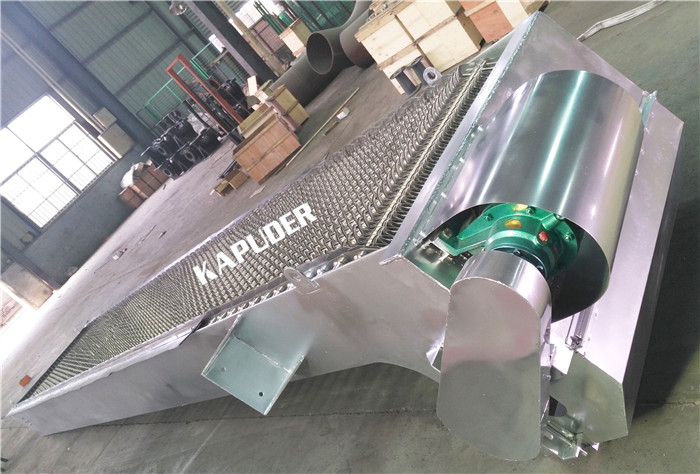

gshz型回轉式格柵除污機是一種可以連續自動攔截并清除流體中各種懸浮雜物的機械處理專用設備，可廣泛地應用于城市污水設備、自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前環境污水處理中常用的固液分離設備之一。

二、產品介紹

本產品有傳動機構、耙齒鏈等部件組成，由粑齒裝配成一種旋轉式格柵鏈，在電機減速機的驅動下，耙齒鏈進行連續循環轉動。

耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間相對自清運動，絕大部分固體物質靠重力落下。另一部分則靠毛刷清掃器的反向運動把粘在耙齒上的雜物清掃干凈。按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙，可根據用戶的使用條件需要，進行選擇。由耙齒把流體中的固態懸浮物分離后，才能保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

型號說明

型號：

     例如：gshz-300-10

           gshz---回轉式格柵除污機

           300---機寬300mm

         10---耙齒間隙10mm

規格：

    例如：gshz-1×1.8-10-70

          1---機寬1.0m

          1.8---渠深1.8m

          10---耙齒間隙10mm

          70---安  裝機身傾斜角度70°

適用范圍：

1、給排水工程泵站、進水口細格柵上的柵渣；

2、紡織、印染、屠宰、制革造紙等工業廢水的固液分離；

3、制糖、釀酒、食品加工中的固液分離。

設備結構示意圖

三、特點與使用條件

該設備的最大優點是自動化程度高、分離效果高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作。

本設備可以全天候工作，可以實現任意時間段來調節設備運行間隔，也可周期性運轉；可根據格柵前后液位差自動控制；用戶在設計電控時應考慮手動按鈕，以方便檢修，用戶可根據不同的工作需要來設計電控系統。電路無需復雜的控制方式，但要有熱保護。

該設備結構設計合理，在設備工作時，自身具有很強的自經能力，不會發生堵塞現象，所以日常維修工作量較少。

四、安  裝調試說明

1、 設備起吊安  裝前先需檢查的內容

     1.1  檢查設備在運輸過程中是否損壞現象。

     1.2  根據設備安  裝圖檢查基礎尺寸是否符合要求，應保證；

     1.3  格柵井兩側于井頂部平臺面應垂直，其垂直誤差不超過 20mm；格柵井兩側應平行，其平行度誤差不超過20mm。

     1.4  檢查各預埋件位置、尺寸是否與圖紙一致，預埋鋼板應 與格柵井頂部平臺平。以上內容檢查完畢符合要求，既可安  裝就位。

2、 設備安  裝的具體要求

     2.1  本機放入基礎就位后，其安  裝角度應符合設計要求，格柵卸料口平面應與格柵井操作平臺面平行，格柵墻板應與格柵井操作平臺面垂直，保證設備安  裝的水平度誤差小于1/1000，然后再根據安  裝圖將設備與預埋件焊成一體，再將地腳螺母擰緊。

     2.2  在通電運行之前，先用手搖把插入電機尾部方榫內，按安  全罩上箭頭所示方向用手搖動電機，應無其他影響運行的因素  存在。

     2.3  卸去安  全罩，放松漲緊鏈輪，卸下減速機端鏈條，通電試 運轉，看減速機的運轉方向是否與安  全罩上所示箭頭方向一致，嚴禁反轉。

     2.4  用漲緊鏈輪調節器調整鏈條的松緊度，并用漲緊螺桿調整 耙齒鏈的松緊度。

     2.5  檢查減速機的潤滑油是否到油面線，不足時用30#機械油加至油面線。

     2.6  裝好安  全罩，接通電源空載運轉，應無抖動、卡阻現象 及異常噪音等，空載試運行后，再投入負載運轉。
