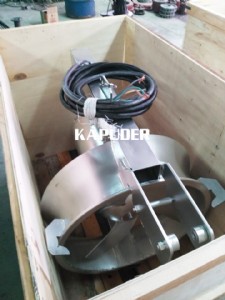

南京凱普德qhb型潛水回流泵是在潛水攪拌機生產技術上開發的新型產品，該泵為二級污水處理廠混合液回流，反硝 化脫氮的專業設備，亦可以用于地面排水時抽凈化水，灌溉和控制水道系統，廢水處理過程中再循環或泥漿抽吸 回路中需要微揚程，大流量場所。

潛水回流泵產品型號：

qhb-電機功率

潛水回流泵產品用途：

南京凱普德潛水回流泵主要用于污水處理環保工程等行業，可用于排送帶固體顆粒及纖維的污水、回流污泥、廢水。潛水回流泵為二級污水處理廠混合液回流、反硝化脫氮的 專用設備。亦可用于地面排水、灌溉和廢水處理 過程中再循環等需要微揚程、大流量的 場所。

結構簡介：

潛水回流泵三相鼠龍電機，380v三相50hz，防護等級ip68，定子絕緣等級f級，直接啟動。

潛水回流泵軸承——用終身潤滑軸承，使用壽命超過40000小時。

潛水回流泵葉輪——回流泵配技術先進的軸向運行的三葉輪，葉輪具有良好的自清潔與免

震動功能。葉輪的設計同時可以滿 足大流量與低揚程的要求，并在軸向形成大流量。

潛水回流泵密封——采用國際先進的潛水電機密封技術，確保密封安  全可靠。

潛水回流泵密封監測——當水進入油室后，探頭側漏系統中的濕度傳感器將自動發出報警信號，以便及時查出，防止出現第 二次故障。

溫度監測——電機繞組采用安  全的過熱保護工藝，一旦由于電機過載，介質溫度過高或其他原因造 成過熱，溫度傳感器會在溫度超過許用溫度極限以前及時發出報警信號或自動關閉水泵。

自動耦合系統——回流泵配單根導軌自動耦合系統，保證快捷的安  裝、提升和維護。

回流泵的構造:

潛水回流泵為潛水型整體設計，封閉式連接。回流泵所有的組件包括電機和齒輪箱都能夠在水下連續運轉。回流泵螺旋槳由潛水電機通過齒輪減速驅動。轉動頭部呈流線錐型，結構緊湊。回流泵帶導流環與穿墻管法蘭連接。回流泵在需要水密密封的臨界接觸面上為機械加工面，采用金屬與金屬接觸，并采用腈橡膠o形圈。回流泵及其附件和電纜，均能夠連續浸沒在最大深度為20米的水下而不會損失其水密性。 回流泵外部所有與液體接觸的鑄鐵表面均應用高等級環氧防腐涂料體系保護，最小厚度320μ。

qwh系列潛水回流泵的特點：

潛水回流泵微揚程、大流量，效率高  *葉輪具有合理的水力設計結構，后掠式葉片具有自潔功能，抗堵塞、防纏繞 *采用最新的 密封材料，兩道機械密封，材質為炭化鎢――炭化鎢，采用進口軸承，所有緊固件均為不銹鋼，可以使泵安  全連續運行10000小時以上。 *結構緊湊，操作維護簡單，安  裝、維修方便，使用壽命長。  *主機采用鑄造或不銹鋼充壓成型結構，體積小、密度高、耐腐蝕、無噪音 *電機繞組絕緣等級為f級，防護等級為ip68  *廠品設置漏電、漏水及電機過載等保護及報警裝置，確保廠品的安  全性與可靠性

產品說明：  配用功率：0.37-15kw 葉輪直徑：220-620mm 潛水回流泵絕緣等級：f 潛水回流泵材質：鑄造全不銹鋼/普通鑄鐵。

使用條件：  1：海拔不超過2000m，最高環境溫度50攝氏度，介質的ph值在3--12之間，液體密度不超過1150kg/m3，長期潛水運行，潛水深度一般不超過20m； 2：運行時泵不得低于最低液位。  3：額定電壓為380v,額定頻率為50hz。在額定電壓和額定頻率的偏差不大于加減5％時，電機才能正常運行。
