系統背景

   國高電氣致力于提升用電品質的使命，十多年以來圍繞綠色科技的主題，我們的關鍵電力可靠切換產品多年來飽受客戶厚愛，引領行業標準。雙電源切換系統已經形成智能低壓備自投、廠用電無擾動快切、直流電源快切、自動電源轉換系統、pc級雙電源開關等數十種產品，并且每年十多款產品的速度在增加，個性化定制方案滿足客戶各種現場需求，我們用最專業的態度為客戶構建更安  全、可靠、連續的用電環境，為用戶的生產生活提供最大效益的支撐。

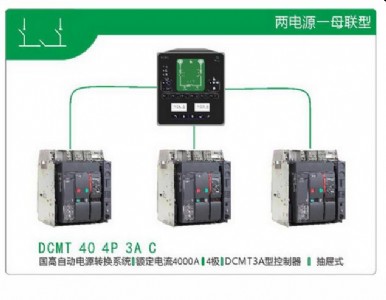

   dcmt自動電源轉換系統提供“兩進線一母聯、一進線一發電機、三進線二分段、三進線一分段”的進線電源轉換系統，并可以提供獨一無二的多電源轉換系統定制；除常規切換外，還提供無擾動切換功能，全面保證特殊場合的持續無擾供電及負載供電的安  全穩定，保障生產運營的連續性，廣泛用于智能建筑、軌道交通、電廠站、廠礦企業等場合。

系統結構

   dcmt電源自動轉換系統由智能控制器適配器和斷路器構成。斷路器為萬能斷路器或塑殼斷路器，智能控制器最多可以控制四臺斷路器無需加裝額外的適配器。電源狀況直接進入控制器采樣采集，控制器通過現場可編程的操作參數完成電源間的轉換。組成自動電源轉換系統的控制器和斷路器的安  裝與連接由客戶完成。 電源自動轉換系統,替換atmt,atmt,atmt電源自動轉換系統。

控制器

   dcmta型控制器具有基本功能，b型除具備基本功能還具有合環操作功能

基本功能

   測量進線電源（主備）的供電品質

   監視斷路器和輔助檢測回路的位置

   系統一次接線圖及電源品質顯示

   供電電源故障自動投切合格電源

   工作模式識別并完成轉換

合環操作功能

   測量進線電源（主備）的頻率相位幅值

   測量斷路器動作時間

   根據頻差角差壓差完成無擾動合閘

基本技術參數

工作環境正常溫度－10℃～50℃極限溫度－20℃～60℃存儲溫度－40℃～85℃相對濕度5％～90％大氣壓力60kpa～110kpa絕緣性能絕緣電阻各電氣回路之間>20mω各電氣回路對地>20mω工頻耐壓各電氣回路之間2kv/50hz 1min各電氣回路對地2kv/50hz 1min沖擊電壓各電氣回路之間1.2/50μs, 5000v各電氣回路對地1.2/50μs, 5000v耐濕熱遵循gb/t 2423.9-2001電磁兼容靜電放電符合gb/t 14598.14-1998嚴酷等級ⅳ級射頻電磁場符合gb/t 14598.9-2002嚴酷等級ⅲ級快速瞬變符合gb/t 14598.10-1996嚴酷等級ⅳ級脈沖群符合gb/t 14598.13-1998嚴酷等級ⅲ級浪涌沖擊符合gb/t 17626.5-1999嚴酷等級ⅲ級 機械性能振動試驗符合gb/t 11287-2000嚴酷等級ⅰ級沖擊試驗符合gb/t 14537-1993嚴酷等級ⅰ級碰撞試驗符合gb/t 14537-93嚴酷等級ⅰ級

斷路器

   dcmt電源自動轉換系統的斷路器具有極大的靈活性、經濟型，一般250a～630a可以選擇塑殼斷路器（mccb），630a～6300a選擇固定式或抽屜式萬能斷路器.dcmt電源級自動轉換系統可以靈活選擇斷路器通常來說選擇的方式有三種：

   第一，客戶自行購買，具有多樣性，經濟型的有優勢；需要客戶具有一定的產品經驗和試驗經驗，本系統只保留控制器部分，對于系統整體完整性，控制回路兼容性需要謹慎考慮。

   第二，客戶指定品牌和規格型號，國高電氣負責代購后工廠級聯調，由于國高電氣和國內外數十家斷路器品牌保持渠道合作關系，這種方式具有綜合的優勢，但是往往周期較長。

   第三，國高標準的自動電源轉換系統，標準產品斷路器型號。具有系統成熟穩定，訂貨周期短的優勢。

斷路器規格型號

   mt06h1c、mt08h1c、mt10h1c、mt12h1c、mt16h1c、mt20h1c、mt25h1c、mt32h1c、mt40h1c、

   注：c為抽屜式斷路器，g為固定式；斷路器默認已經配置通信控制模塊、位置節點、故障脫扣節點、失壓脫扣模塊；

dcmt斷路器特性

通用特性極數3極/4極額定絕緣電壓ui=1000v沖擊耐受電壓uimp=12kv額定工作電壓ue=440v額定電流in=250-6300a極限分段能力icu=65ka短時耐受電流icw=65ka(1s)  36ka(3s)短路接通容量icm=143ka峰值使用類別ac33ib最快轉換時間800ms   (非無擾動投切)轉換級別cb級

選型訂貨

型號示意圖
