潛水攪拌機價格，南京潛水攪拌機,qjb3/8-400/

南京潛水攪拌機廠家qjb3/8-400/3-740/s

qjb3/8-400/3-740/s

qjb潛水攪拌機報價

詳細描述:

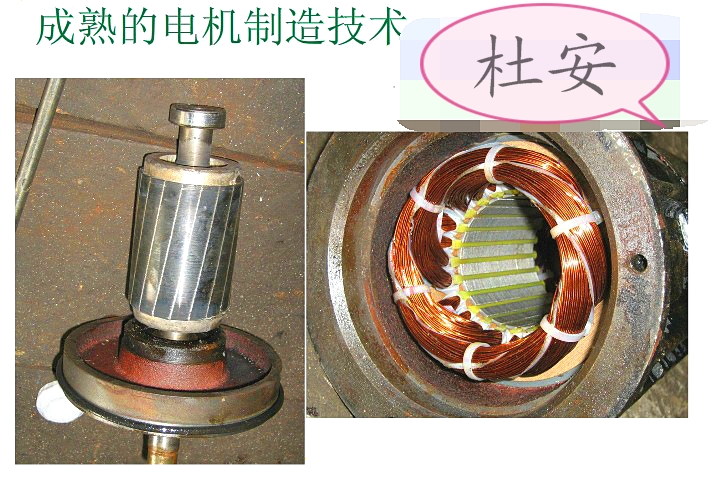

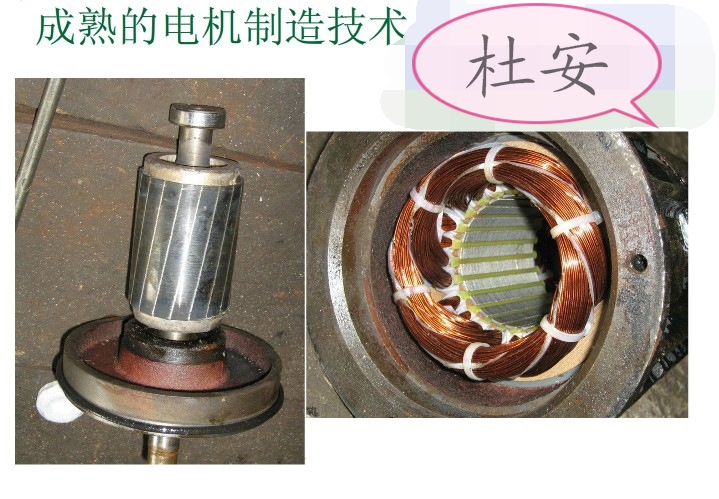

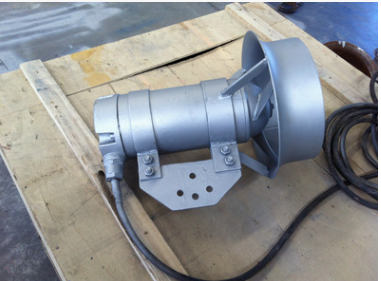

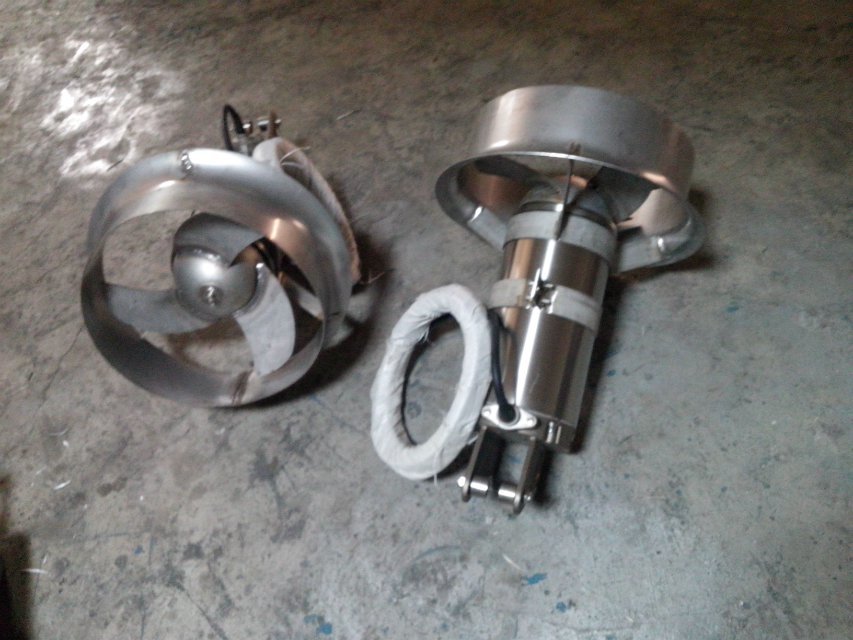

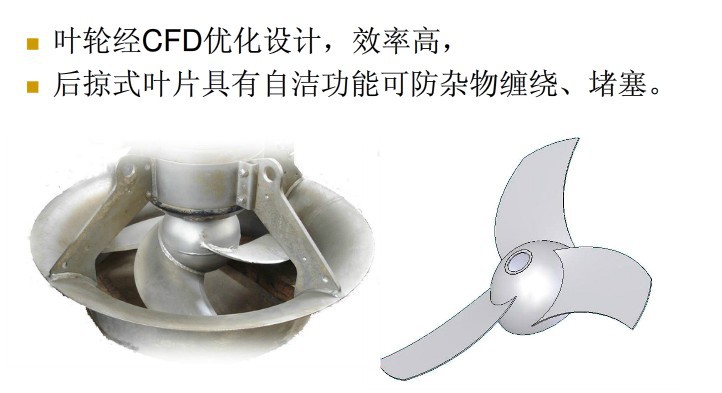

　　qjb型潛水攪拌機作為水處理工藝中的關鍵設備之一，在水處理工藝流程中，可實現生化過程中固液二相流和固液氣三相流的均質、流動的工藝要求。它由潛水電機、葉輪和安  裝系統等組成。潛水攪拌機為直聯式結構。它與傳統的大功率電機通過減速機降速相比，具有結構緊湊、能耗低、便于維護保養等優點。葉輪經過精鑄或沖壓成型，精度高、推力大、流線性造型簡潔美觀。該系列產品適用于需要固液攪拌、混合的場所。結構簡圖如下。

應用范圍：

　　潛水攪拌機主要運用在市政和工業污水處理過程中的混合、攪拌和環流，也可用作景觀水環境的養護設備，通過攪拌達到創建水流作用，改善水體質量，增加水中含氧量，有效阻止懸浮物沉積。

使用條件：

為了保證潛水攪拌機的正常工作，請正確選擇工作環境和運行模式。

最高介質溫度不超過40℃；

介質的ph值范圍：5~9；

介質密度不超過1150kg/m3;

潛水深度不超過20m。

特別提示：

　　潛水攪拌機必須完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作。針對特殊環境下的要求，我公司可為用戶提供特殊設計。

性能參數:

潛水攪拌機在額定電壓為380伏,頻率為50hz的性能參數如下表：

型號

電機功率（kw）

額定電流（a）

葉輪轉速（r/min）

葉輪直徑（mm）

推力（n）

重量（kg）

混

合

攪

拌

qjb0.85/8-260/3-740/c/s

0.85

3.2

740

260

163

55/65

qjb1.5/6-260/3-980/c/s

1.5

4

980

260

290

55/65

qjb2.2/8-320/3-740/c/s

2.2

5.9

740

320

582

88/93

qjb4/6-320/3-960/c/s

4

10.3

960

320

609

88/93

qjb1.5/8-400/3-740/c/s

1.5

5.2

740

400

600

74/82

qjb2.5/8-400/3-740/c/s

2.5

7

740

400

800

74/82

qjb3/8-400/3-740/c/s

3

8.6

740

400

920

74/82

qjb4/6-400/3-980/s

4

10.3

980

400

1200

74/82

qjb4/12-620/3-480/s

4

14

480

620

1400

190/206

qjb5/12-620/3-480/s

5

18.2

480

620

1800

196/212

qjb7.5/12-620/3-480/s

7.5

28

480

620

2600

240/256

qjb10/12-640/3-480/s

10

32

480

620

3300

250/266

注：1、上表混合攪拌系列中，“重量”一列所標的數值為含導流罩的重量；

2、電機繞組絕緣等級：f級，防護等級：ip68，電機工作制式：24小時連續工作。

選型參考:

　　潛水攪拌機的選型是一項比較復雜的工作，選型方案的正確與否直接影響到設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，這個標準一般可用流速來確定。根據污水處理廠的不同工藝要求，攪拌機選型的最佳流速應保證在0.15~0.3m/s之間，如果低于0.15m/s的流速則達不到推流攪拌的效果，如果超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前，首先要確定潛水攪拌機運用在什么場所，如：污水池、污泥池還是生化池；其次是介質參數，如：懸浮物含量、溫度、ph值等；還有水池的形狀，水深甚至安  裝方式等都將對選型產生影響，同時還應考慮到節能因素  ，因為這將會影響到用戶今后的運行成本。可參考下面的潛水攪拌機流場圖。

為了滿足在不同環境下都能達到最佳的攪拌功能，我們為用戶提供了多種型號的潛水攪拌機，同時可提供選型服務

潛水攪拌機流場圖:

安  裝方式及尺寸:

潛水攪拌機可以有多種安  裝方式，這里提供四種最通用的方式供選擇，尺寸可參考下表。我公司還可以根據用戶的要求作特殊設計。

型號model

a

d

b

l

h1min

h2min

安  裝系統

installation system

qjbo.85/8

φ48

360

330

630

500

110

i一1 、i一2

qj81.5/6

φ48

360

330

630

500

110

i—1 、i一2

qjb2.2/8

口70

460

320

970

800

150

ⅱ

qjb4/6

口70

460

320

970

800

150

ⅱ

qjbl.5/8

口70

530

320

960

500

200

ⅱ

qjb2.5/8

口70

530

320

960

500

200

ⅱ

qjb3/8

口70

530

320

1010

800

200

ⅱ

qjb4/6

口70

530

320

1010

800

300

ⅱ

qjb4/12

口100

820

335

1150

1100

300

ⅲ

qjb5/12

口100

820

335

1150

1100

300

ⅲ

qjb7.5/12

口100

820

335

1280

1500

300

ⅲ

qjbl0/12

口100

820

335

1280

1500

300

ⅲ

注：1、潛水攪拌機的專用安  裝系統，可在無需排出池中污水的情況下，快速安  裝和拆卸潛水攪拌機；

2、安  裝系統i-1只適用于池深<4m，機型為qjbo.85／8和qjbl.5／6，且可在水平方向和垂直方向調節角度；當池深>4m時，應選用安  裝系統i-2型。

3、安  裝系統ii、iii導桿可沿水平方向繞導桿軸線旋轉，最大轉角為±60°；

4、當h>4m時需，在導桿中間添加一支撐架；

5、支撐架和下托架與池壁、池底均用膨脹螺栓或化學錨栓固定，無需預留孔；

運行模式:6、客戶定貨時，請提供池深h及池型圖，以便確定導桿尺寸和支撐架個數；

7、安  裝系統材質采用不銹鋼和碳鋼防腐可供選擇；

8、多臺攪拌機可共用一套起吊系統。

　　潛水攪拌機的安  裝定位對其攪拌效果有很大的影響，為了達到事半功倍的運行效果，我們建議用戶按照專業設計人員的要求去做，要充分考慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構筑物向引起的渦流等情況，盡量減少短路循環和死角的產生，避免與池壁的撞擊而降低流速。參照下面的運行模式圖，可幫助您合理選擇攪拌機和安  裝形式。

混合、攪拌系列:
