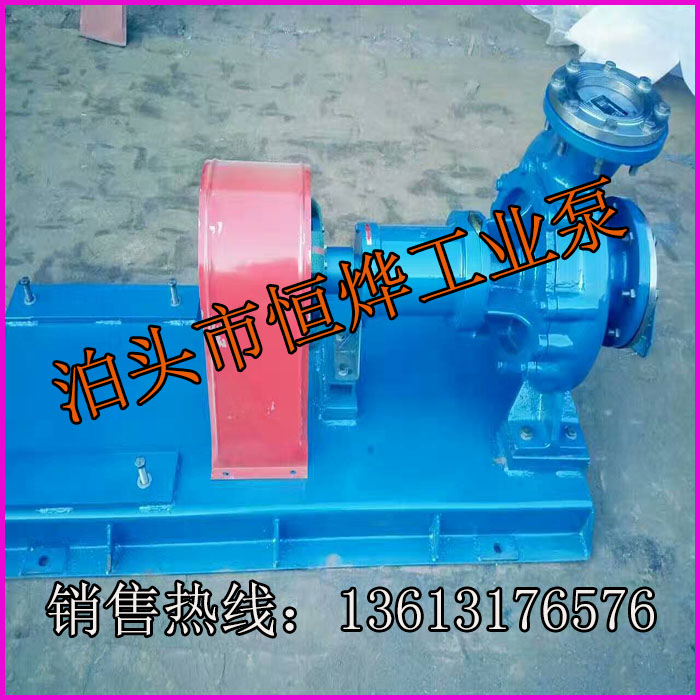

ry型熱油泵為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。

ry系列導熱油泵主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。

風冷式導熱油泵機封的破損有以下幾點：

1、臥式離心泵在輸送物料遇冷凝固就會卡住彈簧，從而導致管道泵的機械密封的損壞;

2、機封工作面有固態顆粒存在;

3、靜環和動環之間存在固態苯  酚，導致油膜無法形成，磨損加劇；

4、單端面還是雙端面么沖洗方法不正確；

4、抽空、氣蝕或較長時間憋壓，導致密封破壞；

5、對離心泵實際輸出量偏小,大量介質泵內循環,熱量積聚,引起介質氣化,導致密封失效；

三、正常運轉中忽然泄漏。在運轉中忽然泄漏少數是因正常磨損或已達到使用壽命，而大多數是由于工況變化較大或操作、維護不當引起的。

1、抽空、氣蝕或較長時間憋壓，導致密封破壞；

2、對泵實際輸出量偏小,大量介質泵內循環,熱量積聚,熱油泵引起介質氣化,導致密封失效

3、回流量偏大，導致吸人管側容器(塔、釜、罐、池)底部沉渣泛起，損壞密封；

4、對較長時間停運，重新起動時沒有手動盤車，泊泰邦摩擦副因粘連而扯壞密封面；

5、介質中腐蝕性、聚合性、結膠性物質增多；
