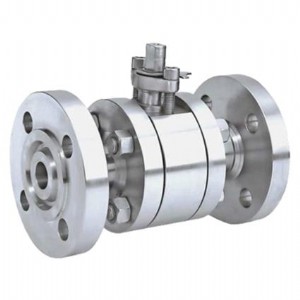

氣動不銹鋼硬密封球閥產品簡介q641f、q641h,q641y 型pn16~pn63 氣動球閥：氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為ptfe、增強ptfe塑料（q641f）、金屬堆焊鈷基（q641y），公稱壓力pn16~pn63，閥體材料為wcb、cf8、cf8m、合金鋼的球閥。氣動不銹鋼硬密封球閥執行機構氣動不銹鋼硬密封球閥執行機構采用新型系列gt型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安  全可靠；大口徑閥門采用系列aw型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安  裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、is05211標準連接為產品的安  裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。氣動不銹鋼硬密封球閥附件的選項根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：hvsd手操機構氣動不銹鋼硬密封球閥產品性能參數q641f,q641h、q641y 型pn16~pn63 不銹鋼氣動球閥主要性能參數型號pn工作壓力/mpa適用溫度/℃適用介質q641f-16c161.6≤180水、氣、油q641f-25252.5q641f-40404q641y-16c161.6≤425水、氣、油含顆粒介質q641y-25252.5q641y-40404q641f-16p161.6≤180硝酸  類q641f-25p252.5q641f-40p404q641y-16p161.6≤450水、氣、油含顆粒介質q641y-25p252.5q641y-40p404q641f-16r161.6≤180硝酸  類q641f-25r252.5q641f-40r404q641y-16r161.6≤450水、氣、油含顆粒介質q641y-25r252.5q641y-40r404q641f-16i161.6-29~150水、蒸汽、油品等q641f-25i252.5q641f-40i404q641f-63i636.3氣動不銹鋼硬密封球閥產品零部件材料q641f、q641h,q641y 型pn16~pn63 不銹鋼氣動球閥零部件材料型號材料閥體閥桿密封面填料q641f-16cwcb2cr13ptfe、增強ptfeptfeq641f-25304q641f-40316q641y-16c1cr18ni9ti金屬堆焊鈷基柔性石墨q641y-251cr18ni12mo2tiq641y-40 q641f-16pcf8304ptfe、增強ptfeptfeq641f-25pq641f-40pq641y-16p金屬堆焊鈷基柔性石墨q641y-25pq641y-40pq641f-16rcf8m316ptfe、增強ptfeptfeq641f-25rq641f-40rq641y-16r金屬堆焊鈷基柔性石墨q641y-25rq641y-40rq641f-16i合金鋼不銹鋼——q641f-25i    q641f-40i    q641f-63i    氣動不銹鋼硬密封球閥產品外形及結構尺寸q641f、q641h,q641y 型pn16 不銹鋼氣動球閥主要外形及結構尺寸（mm）dnldhh1l0重量/kg151309518539140620130105189431407251401152104815883216513526558211124016514526062.521114502001602957621118652201803408626826802501953551002683410028021543013140861125320245465148408104150360280580173543158200457335710219684276250533405790260684425300610460870305684580 q641f、q641h,q641y 型pn25 不銹鋼氣動球閥主要外形及結構尺寸（mm）dnldhh1l0重量/kg1514095185391406201521051894314072516511521048158103217813526558211144019014528362.521116502161602957624722652411803408626834802831953551002684010030523045513440878125381270515148437130150403300600173543195200419360740223684297250568425920283684460300648485955321684700 q641f、q641h,q641y 型pn40 不銹鋼氣動球閥主要外形及結構尺寸（mm）dnldhh1l0重量/kg1514095185391407201521051894314082516511521048158113217813526558211154019014528362.524719502161602957624722652411803408626833802831953801003154410030523045513440884125381270515148543162150403300600173543197200419375740223684342250568445920283684500300648510955321684705
