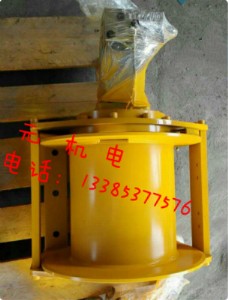

卷揚機的圖片及常用固定方法

1．卷揚機的固定

卷揚機必須用地錨予以固定，以防工作時產生滑動或傾覆。根據受力大小，固定卷揚機有螺栓錨固法、水平錨固法、立樁錨固法和壓重錨固法四種。

2．卷揚機的布置

卷揚機的布置（即安  裝位置）應注意下列幾點：

（1）卷揚機安  裝位置周圍必須排水暢通并應搭設工作棚。

（2）卷揚機的安  裝位置應能使操作人員看清指揮人員和起吊或拖動的物件。卷揚機至構件安  裝位置的水平距離應大于構件的安  裝高度，即當構件被吊到安  裝位置時，操作者視線仰角應小于45°。

（3）在卷揚機正前方應設置導向滑車，導向滑車至卷筒軸線的距離，帶槽卷筒應不小于卷筒寬度的15倍，即傾斜角α不大于2°，無槽卷筒應大于卷筒寬度的20倍，以免鋼絲繩與導向滑車槽緣產生過分的磨損。

（4）鋼絲繩繞入卷筒的方向應與卷筒軸線垂直，其垂直度允許偏差為6°，這樣能使鋼絲繩圈排列整齊，不致斜繞和互相錯疊擠壓。
