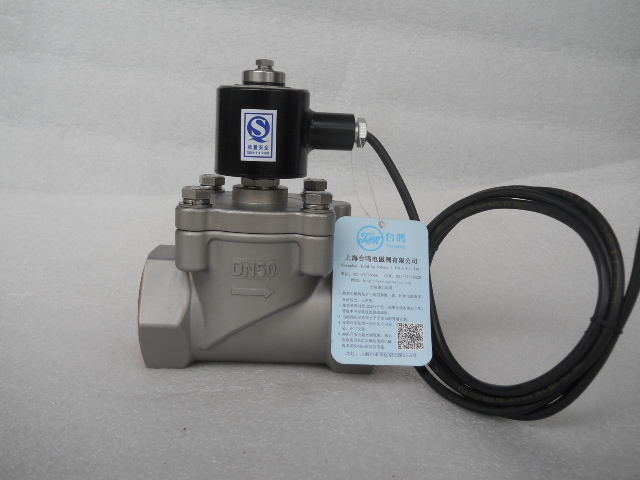

防爆電磁閥簡介:

一、防爆電磁閥工作性質:

上海臺鳴公司防爆電磁閥是把設備可能點燃爆炸性氣體混合物的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性混合物在內部爆炸而不損壞，并且不會引起外部由一種，多種氣體或蒸氣形成的爆炸性環境的點燃，把可能產生火花,電弧和危險溫度的零部件均放入隔爆外殼內，隔爆外殼使設備內部空間與周圍的環境隔開，隔爆外殼存在間隙,因電氣設備呼吸作用和氣體滲透作用，使內部可能存在爆炸性氣體混合物，臺鳴防爆等級在到exdiict6，防爆合格證號為cnex16.2363。

二、防爆電磁閥產品優點:

1,現場可自由安  裝;動作響應迅速,采用原裝密封材料,壽命是同類產品十倍

2,數控機床加工,確保電磁閥的精度與可靠性

3,采用專門塑封線圈,提高閥的可靠性并能防水,防潮

4,液體,氣體,油品可混合使用,提高閥的使用范圍

5,手動柄開關可以在電磁閥線圈無電或燒毀時,實現電磁閥打開和關閉

外觀精美;活塞結構;性能穩定;精制線圈,不易燒毀;最適應在爆炸危險場所使用。

防爆電磁閥獨有特點:

(1)外漏堵絕,內漏易控,使用安  全。

(2)系統簡單,便接電腦,價格低謙。

(3)動作快遞,功率微小,外形輕巧。

(4)調節精度受限,適用介質受限。

(5)型號多樣,用途廣泛。

三、防爆電磁閥應用范圍:

軍工,核工業,船舶重工,石化,電力,化學,輕工,機械,科研,燃氣管網,工業窯爐,管道介質自動化控制等易燃易爆的場所及環境。

四、防爆電磁閥技術參數:

動作方式: 直動型,先導型,(無壓差型)。

控制方式: 常閉式,常開式,

電源電壓: ac24v,ac36v,ac127v,ac220v,ac380v,dc12v,dc24v,dc36v,dc72v,dc110v,dc220v,

壓力范圍: 0-0.3mpa,0.03-0.6mpa,0.03-1.6mpa0.1-2.5mpa,0.1-4.0mpa,0.1-6.3mpa

介質溫度: -50-60℃,-200-60℃,0-60℃,0-120℃,

環境溫度: -10-40℃,-20-40℃,-40-40℃,-10-60℃,

聯接方式: 內螺紋連接，法蘭連接，活接連接、焊接連接，卡套連接。

閥體材質: 鑄鋼,304不銹鋼,316不銹鋼,

五、防爆電磁閥工作原理:

常閉:當線圈通電時,電磁鐵芯吸合,卸壓孔打開,主活塞由介質壓力推動,打開主閥口,介質流通。

當線圈斷電時,主閥口關閉,介質截止。

常開:當線圈通電時,電磁鐵芯吸合,卸壓孔關閉,主活塞由介質壓力推動,關閉主閥口,介質截止。

當線圈斷電時,主閥口打開,介質流通。

六,防爆電磁閥防爆等級:

我國的防爆等級標準為"gb3836.1-2000 爆炸性氣體環境用電氣設備",該標準將由下列防爆型式專用標準補充或修改。

gb 3836.2 爆炸性氣體環境用電氣設備第2部分:隔爆型"d"

gb 3836.3 爆炸性氣體環境用電氣設備第3部分:增安  型"e"

gb 3836.4 爆炸性氣體環境用電氣設備第4部分:本質安  全型"i"

gb 3836.5 爆炸性氣體環境用電氣設備第5部分:正壓型"p"

gb 3836.6 爆炸性氣體環境用電氣設備第6部分:充油型"o"

gb 3836.7 爆炸性氣體環境用電氣設備第7部分:充砂型"q"

gb 3836.9 爆炸性氣體環境用電氣設備第9部分:澆封型"m"

gb 7957 礦用安  全帽燈

以上標準和本標準不適用于醫  用電氣設備,發爆器,發爆器試驗儀和點火電路試驗儀

常見符號為"exdⅱct5"

"ex"為通用符號,表示explosive

"d"表示次防爆型式為"隔爆型d".

"ⅰ"或"ⅱ"表示電氣設備分類,ⅰ為煤礦用電氣設備,ⅱ為除煤礦外其它爆炸性氣體環境用設備.其中,ⅱ類隔爆型"d”和本質安  全型"i”電氣設備又分為ⅱa,ⅱb和ⅱc類.

"t5"表示溫度組別.

防爆電磁閥型號表示方法:

tm 1 2 3 4 5-6 7 8 9 10

tm---品牌

1、防爆形式代號---防爆型用“zcf”，不是防爆不表示

2、控制方式代號---常開用“k”，常閉不表示，自保持用“z”

3、耐溫等級代號---低溫用“l”，高溫用“g”，常溫不表示

4、結構形式代號---直動式用“0”，分步直動式用“3”，先導式用“5”

5、連接方式代號---內螺紋用“1”，外螺紋用“2”，法蘭用“4”，焊接用“6”，活接用“7”卡箍用“8”，卡套用“9”，

6、公稱通徑的大小(mm)

7、耐壓等級代號---低壓-0.1-1.6mpa不表示，中壓2.0-6.4mpa用“m”，高壓6.5mpa-99mpa用“h”，超高壓100mpa以上用“g”

8、閥體材質代號---鑄鐵用“z”鑄鋼用“c”，不銹鋼304用“p”，316用“r”，316l用“rl”，鋁合金用“l”，黃銅用“t”，聚四氟用“f”，聚丙烯用“j”，pvc用“s”，cpvc用“sc”

9、附加功能代號---帶信號反饋功能用“x”，帶手動功能用“s”，帶止回功能用“z”，快速緊急切斷帶手動復位用"q"

10、電源電壓代號---直流電源24v用“d”，交流電源220v用“a”其他電源用“v”

二位三通電磁閥型號表示方法

二位三通電磁閥---tmf2/3---不防爆時去掉f

一進一出：防爆用tmf2/3+其他應有的表示（數字及字母表示方法）

一進二出：防爆用tmf2/31+其他應有的表示（數字及字母表示方法）

二進一出：防爆用tmf2/32+其他應有的表示（數字及字母表示方法）
