感謝您使用深凱研制的挖機液壓棒，為了使您的設備長期保持良好的工作狀態，并能正確的維護和保養設備，設備使用之前注意詳細閱讀說明書。

一、 概述

挖機液壓棒以高壓油為動力原理，由液壓站輸出的超高壓油驅動油缸產生巨大油壓推動力，液壓站輸出的超高壓液壓油推動圓塞，1300kg-1800kg圓塞推力作用在巖體內2-3分鐘將堅硬巨大的巖石從山體分開。

1.動力站參數

動力類型 外觀尺寸 重量 油箱容量 功率 工作壓力 配置數量 工作液壓油

電動型三相電380v 1550*1230*1500 2000kg 50l 5kw 150mpa 1-6棒 46＃或68＃抗磨液壓油

2.挖機液壓棒參數

型號 棒長度 直徑 圓塞數 伸出長度 標準孔深 壓強 鉆孔直徑 重量

skh-175 80cm 165mm 6圓 8cm 1.5m 150mpa 175mm 132kg

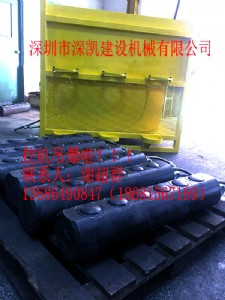

圖（1）是設備外形結構圖，工作原理：

1. 設備主要配置：超高壓動力高、機殼、電控系統、液壓高壓管、分流閥、液壓棒。

2. 工作原理：通過電動機啟動高壓油站內部工作，產生的高壓油輸出150mpa通過油表油路塊通過主油管到分配器分配給六根棒。完成一次巖體分裂時間通常2-4分鐘內。

3. 現場電力系統配合：工作使用380v（50hz），三相電源，發電機功率應達到15kw以上。

深圳市深凱建設機械有限公司

二．操作步驟之作業過程：

1.首先用潛孔臺車或挖改潛孔鉆在需要破拆的巖石上設置分裂點并鉆孔，

2.工作前把準備好的抗磨液壓油灌入動力站油箱，然后再接主油管和分油管，完成后注意檢查油管連接端口，動力站接入三相電（380v）開啟動力站，將動力站上的手動閥拔到工作檔位i＃位或ii＃位，以前確定液壓棒圓塞的進出工作，

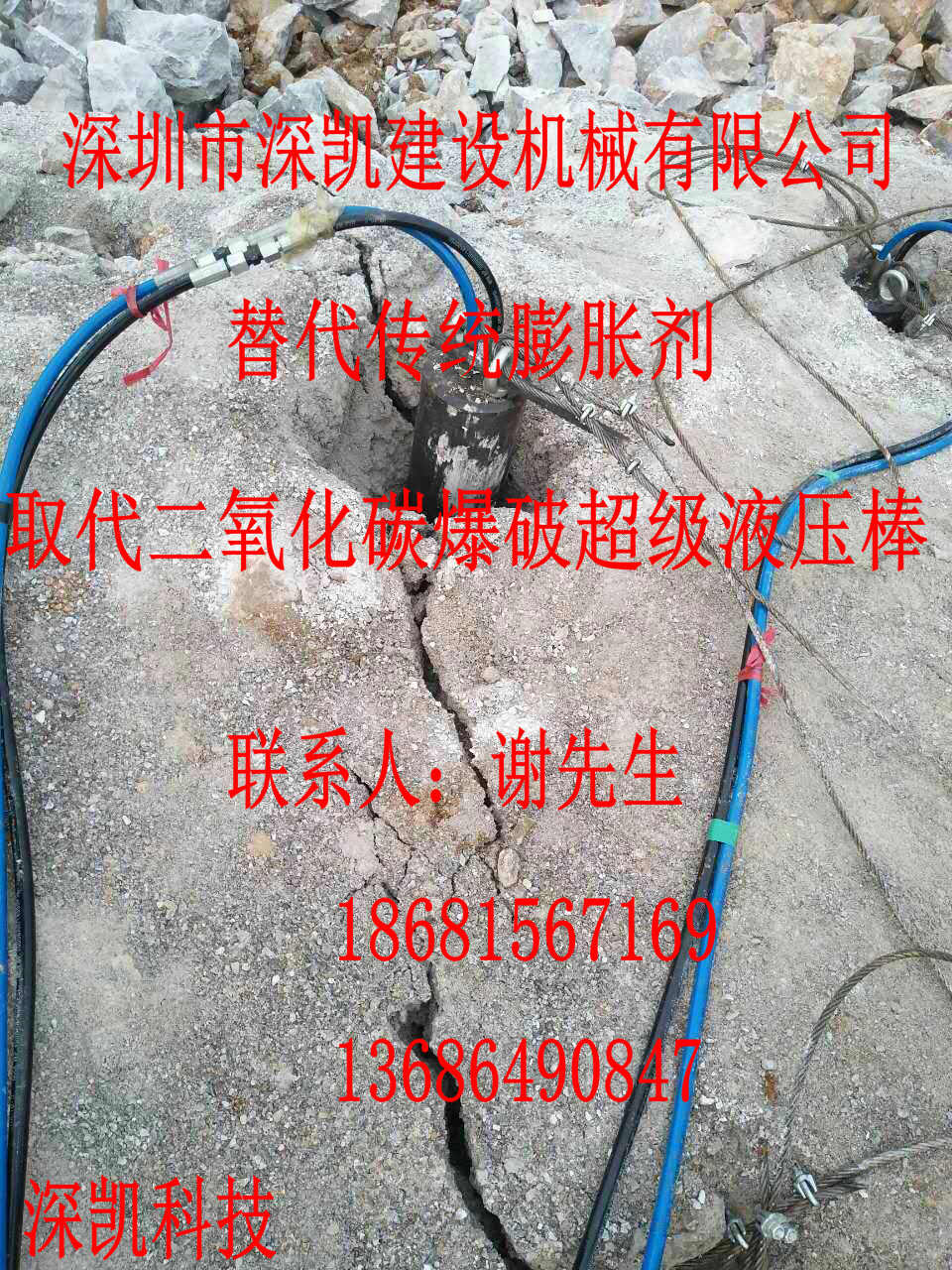

3.用挖機將六根液壓棒吊放入鉆好的孔中，打開動力站手動閥到工作檔位，液壓棒開始分裂。

a.單棒分裂截面可達7-9個平方米或以上。

b.巖石越堅硬，抗拉性越脆弱，分裂效果就越好。

c.每次1.5*1.5*1.5間距分裂時間3分鐘內完成。
