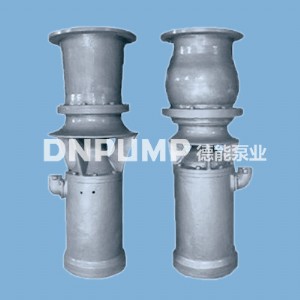

產品名稱：天津軸流泵 qzb軸流泵 大流量水泵

潛水給水泵

qsz型潛水軸流泵，qsh型潛水混流泵式傳統的分體式機組的更新換代產品，驅動水泵的電動機是干式全封閉潛水三相異步電動機，該機組水泵與電機通軸一體，可長期潛入水下運行，具有一系列統機組無可比擬的優點。由于水泵與電機一體，同時潛入水中，無須在安  裝現場進行耗工，耗時的機、泵軸線對中的裝配工序，現場安  裝方便、快速。由于電泵潛入水中運行，可以大大簡化泵站的土建結構，減少安  裝占地面積，節約泵站土建工程總造價的30％-40％。電泵潛入水中運行。噪音低，電機冷卻條件好，泵站內無高溫，無噪音干擾，改善了泵站的工作環境。同時，可按要求建設全地下泵站，保持地面的環境風貌。操作方便，靈活，可隨時開啟和關閉機組，無需在開機前潤滑水泵的橡膠軸承，易于實現遙控和自動控制。機組裝拆方便，易于維修。采用該機組試解決水位漲落大的沿江，湖泊地區站防洪問題最徹底的方法，省去了泵與電機間的長軸，提高了運行安  全可靠性。

qz系列潛水軸流泵概述

進出水流道安  裝方式

1. 進水流量：按樣本外形安  裝圖推薦形式，泵在液體中最小淹沒深度應大于圖中值。

2. 出水方式：拍門或其他方式。

3. 安  裝方式：彎管懸吊、井筒懸吊、混凝土研制井筒式。

潛水電機功率等級：電氣性能指標符合gb756

防護等級：ip68

冷卻方式：icwo8a41

基本安  裝形式：im3013

電壓等級：≤355kw、電壓為380v或660v＞355kw、電壓為380v、660v、6kv、10kv

   絕緣等級：f

額定頻率：50hz

電纜長度：10m

軸封設有兩道或三道機械密封。第一道與水直接接觸的機械密封一般為碳化硅，第二、第三道一般為石墨對碳化硅。

qz、qh系列泵設有防漏保護傳感器。當油室、電機腔或接線盒內被水滲漏時，傳感器發出警報或停機，并保留故障信號。

潛水電機繞組中設有過熱保護器，當溫度超過規定時，發出信號或停機。

從電機上方看，葉論順時針方向旋轉。

qz系列潛水軸流泵、qh系列潛水混流泵廣泛使用于工農業輸送水、城市給水、輕度污水排放及調水工程。不超過50℃的清水及類似清水的其他液體。
