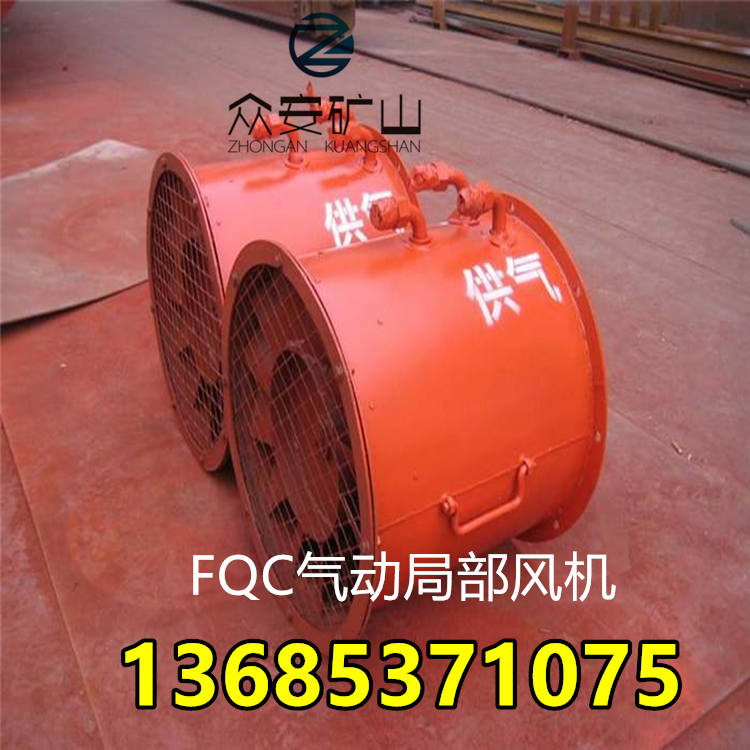

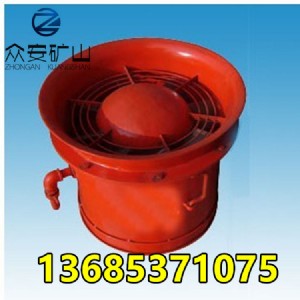

fqc礦用氣動抽出式軸流局部通風機

f表示通風機；c表示抽出式；№4.0表示葉輪直徑為4dm即400mm。

該系列氣動風機的葉片和相對殼體的材質進行了摩擦火花安  全性檢驗，能保證在有瓦斯的場所使用。

該系統氣動風機由集風器、葉輪、機殼和氣動馬達等部件組成。氣動風機的機殼、集風器等結構構件均用低碳鋼板焊接而成，氣動馬達則用螺栓與機殼聯接，葉輪由輪轂、葉片、空心軸、幅板焊接在一起，葉輪與氣動馬達輸出軸直接聯接。氣動馬達為齒輪馬達，結構簡單，使用壽命長，壓氣由下氣管道供給，用膠管和氣動馬達進氣口聯接。壓氣管道中引出的壓氣通過膠管與氣動風機外殼上的氣動馬達進氣口聯接后，開啟閥門，壓氣驅動馬達轉動，帶動風葉輪旋轉，葉輪對空氣作功，使空氣具有能量后以一定的速度排出風機，由風筒引導或直接排出。

fqc型系列抽出式軸流局部通風機由2臺同機號的風機串聯而成，前者為1級風機，后者為2級風機，兩級風機的葉片角度不同，用戶可根據礦井所需風量、風壓自行調整葉片角度。

fqc抽出式軸流局部通風機由集風器、葉輪、機殼和氣動馬達等部件組成。氣動風 機的機殼、集風器等結構構件均用低碳鋼板焊接而成，氣動馬達則用螺栓與機殼聯接，葉輪由輪轂、葉片、空心軸、幅板焊接在一起，葉輪與氣動馬達輸出軸直接聯 接。氣動馬達為齒輪馬達，結構簡單，使用壽命長，壓氣由下氣管道供給，用膠管和氣動馬達進氣口聯接。壓氣管道中引出的壓氣通過膠管與氣動風機外殼上的氣動 馬達進氣口聯接后，開啟閥門，壓氣驅動馬達轉動，帶動風葉輪旋轉，葉輪對空氣作功，使空氣具有能 量后以一定的速度排出風機，由風筒引導或直接排出。
