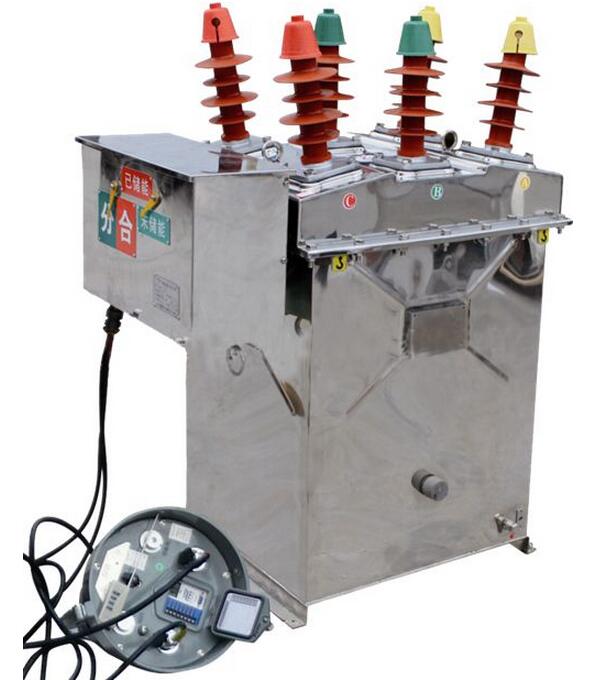

zw8-12c戶外高壓智能真空斷路器

zw8-12c戶外高壓智能真空斷路器概述

   zw8-12c戶外高壓智能真空斷路器(戶外高壓看門狗開關)，主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。

   該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用smc絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。重合器型智能斷路器。

   基本型與重合控制器配合適用于易取電源的場合，pt型與重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統消除瞬時故障，自動恢復供電，也可隔離永久故障，實現配網自動化。

   智能斷路器具備1～3次重合閘功能，且重合器參數可以整定；智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；智能斷路器具備小電流接地保護功能，且參數可以連續整定。

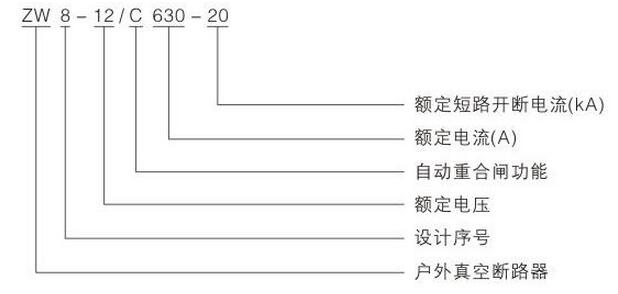

型號含義

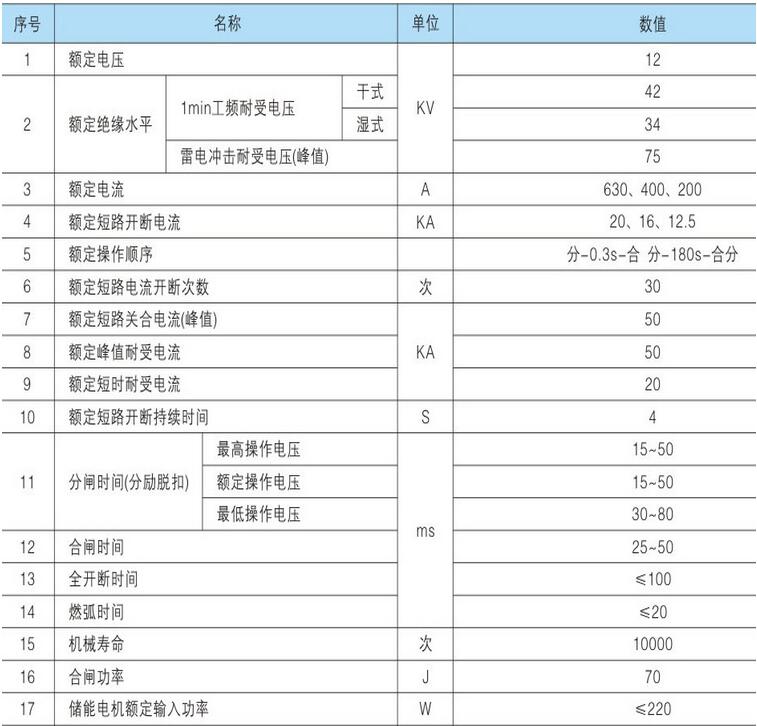

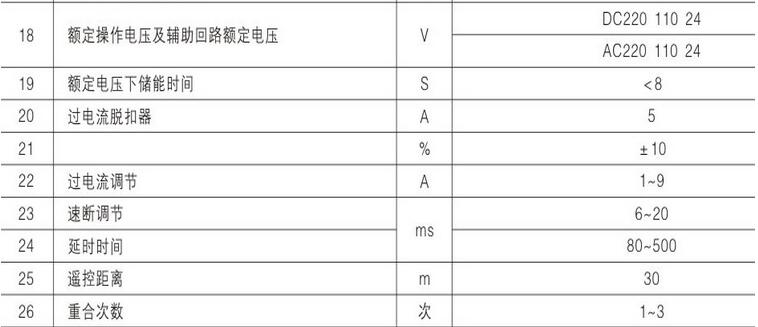

zw8-12c戶外高壓智能真空斷路器技術參數

使用環境條件

   海拔高度：≤2000米

   環境溫度：戶外 -40℃ ~ +80℃、最高年平均氣溫20℃.最高日平均氣溫30℃

   抗震能力：地面水平加速度0.3g.垂直加速度0.15g同時作用持續三個正弦波安  全系數 1.67

   最大日溫差：25℃

   日照強度：0.1w/cm2（風速0.5m/s時）

   最大風速：≤25m/s

   最大覆冰  厚度：10mm

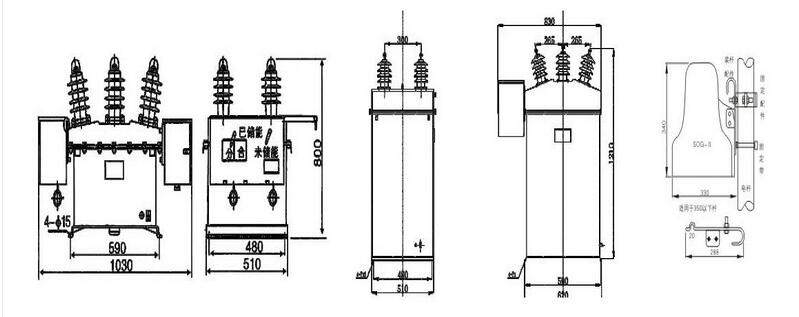

外形及安  裝尺寸

安  裝、維護

   操作人員應初步了解產品的性能及安  裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。

   產品在安  裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。

   帶隔離開關的斷路器安  裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。

   產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。

   斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安  裝。

   斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安  裝在專用鋼架上。

   產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。

運輸、驗收及貯存

運輸

   運輸時必整臺裝入封閉的包裝箱內加以固定。

   運輸過程中不得翻轉、傾斜，需采取防震措施。

   超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。

   超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。

驗收

用戶收到斷路器后應進行如下驗收工作：

   檢查包裝是否損壞。

   對照產品裝箱單檢查文件、附件是否齊全。

   檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。

貯存

   本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。

   裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符。
