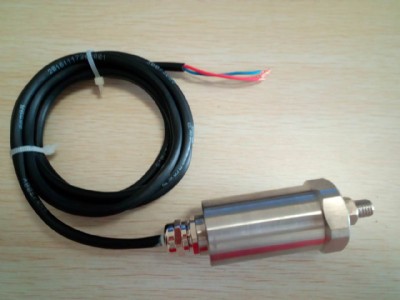

od9200一體化振動速度傳感器生產廠家

od9200一體化振動速度傳感器生產廠家

一、概況：

振動變送器是一種固定安  裝的在線振動測量裝置，主要用于對振動速度值的測量。其輸出形式為4ma～20ma標準電流，與振動值的大小成正比。可直接輸入到plc/dcs中，從而組成一個能對諸如離心泵、往復式壓縮機、離心機、冷卻塔、工業風機、電動機及燃氣輪機等設備進行監測和保護的系統。本裝置采用了傳感器與儀器本體一體化的設計。鑄鋁外殼和不銹鋼構件能防水、防塵，符合工業現場安  裝和使用的要求。本裝置經國家及儀器儀表防爆安  全監督檢驗站審查，防爆安  全性能符合gb3836.1-2000和gb3836.4-2000標準規定的有關要求。本裝置必須與隔離式安  全柵配套組成本安  防爆系統，方可使用于現場存在iic級以下的爆炸性氣體混合體危險場合。適用場合能對諸如離心泵、往復式壓縮機、離心機、冷卻塔、工業風機、電動機及燃氣輪機等設備進行監測和保護。

二．技術參數

量 程

測量范圍：0～100um、0～200um、0～500um、0～1000um

（可選）

速度量   0-100mm/s 0-20mm/s （可選）

靈敏度：20mv/mm/s、30mv/mm/s、50mv/mm/s

（可選）

1、 頻率響應：5 ～ 500 hz

2、 自振頻率：10hz

3 、輸出電流：4～20ma

4 、輸出阻抗：≤500ω

5 、工作電壓：dc24v

6 、連線方式：二線制(dc24v電源與4～20ma共用2根線）或三線制(地、電源、輸出）

7 、最大加速度：10g

8 、測量方向：垂直或水平

9 、使用環境：溫 度 -40℃～85℃ 相對濕度 ≤90％

10、 外形尺寸：φ33mm×80mm（mm）

11 、重 量: 約450g

12 、安  裝螺紋：m10×1.5

三．安  裝

1 安  裝位置：垂直或者水平安  裝于被測振動點上，以變送器底部m10×1.5×20螺紋固定。
