zdlp-16電子式單座調節閥【技術參數】
| 公稱通徑dn | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 閥座直徑dn (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數kv | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | |
| 行程mm | 10 | 16 | 25 | 40 | 60 | |||||||
| 公稱壓力(mpa) | 1.6，2.5、4.0、6.4mpa | |||||||||||
| 閥體可選材質 | wcb、cf8,cf3,cf3m,cf8m | |||||||||||
| 閥芯可選材質 | 304,316 | |||||||||||
| 允許壓差△mpa | ≤公稱壓力mpa | |||||||||||
| 流量特性 | 等百分比特性，線性特性和快開特性 | |||||||||||
| 基本誤差％ | ±2.5 | |||||||||||
| 回差％ | 2.5 | |||||||||||
| 死區％ | 1.0 | |||||||||||
| 始終點偏差％ | ±2.5 | |||||||||||
| 額定行程偏差％ | 2.5 | |||||||||||
| 允許泄漏量q | kv值的0.05％ | |||||||||||
| 可調范圍 | 30:1 | |||||||||||
| 配電動執行器型號 | psl | psl201 | psl202 | psl204 | psl208 | psl312 | ||||||
| 3810l | sa－08 | 381lsa－20 | 381lsb－30 | 381lsb－50 | 381lsc－65 | |||||||
| 公稱壓力介質溫度閥體材料 | 1.6mpa | 常溫－20℃~＋200℃ 鑄鐵ht200 | ||||||||||
| 4.0mpa | 常溫－20℃~＋200℃ 鑄鋼wcb 鑄不銹鋼cf8,cf3 | |||||||||||
| 中溫-40℃~＋450℃ 鑄鋼wcb 鑄不銹鋼cf8,cf3 | ||||||||||||
| 6.4mpa | 常溫－20℃~＋200℃ 鑄鋼wcb 鑄不銹鋼cf8,cf3 | |||||||||||
| 中溫-40℃~＋450℃ 鑄鋼wcb 鑄不銹鋼cf8,cf3 | ||||||||||||
【連接尺寸】
zdlp精小型電子式電動單座調節閥外形尺寸(mm)
| 公稱通徑（dn） | l | h1 | h | |||
| pn（mpa） | ||||||
| 1.6 | 4.0 | 6.4 | 常溫 | 中溫 | ||
| g3/4 | 75 | 75 | 32 | 495 | 574 | |
| 20 | 180 | 185 | 190 | 95 | 577 | 747 |
| 25 | 185 | 190 | 205 | 112 | 672 | 822 |
| 32 | 200 | 210 | 220 | 118 | 682 | 832 |
| 40 | 220 | 230 | 240 | 129 | 830 | 972 |
| 50 | 250 | 255 | 265 | 144 | 860 | 1000 |
| 65 | 275 | 285 | 295 | 178 | 964 | 1124 |
| 80 | 305 | 310 | 325 | 191 | 989 | 1149 |
| 100 | 350 | 355 | 370 | 195 | 1099 | 1159 |
| 125 | 410 | 425 | 440 | 245 | 1287 | 1459 |
| 150 | 450 | 460 | 475 | 255 | 1302 | 1517 |
| 200 | 550 | 560 | 570 | 290 | 1382 | 1557 |

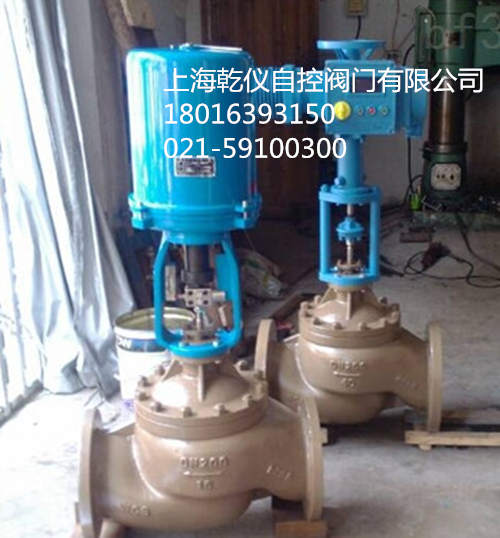

【結構圖片】
【型號說明】
line>
| z | d | l | p | 16 | c | g |
| 自控閥門 | 執行機構類型： | 位移特征： | 閥芯結構形式： | 公稱 壓力： | 閥體 材質： | 溫度類型： |
| d：表示ps系列 | r：表示角行程 | p：表示單座 | 16：表示1.6mpa | c：表示碳鋼 | g：表示中溫型 | |
| r：表示3810系列 | l：表示直行程 | n：表示雙座 | 25：表示2.5mpa | p：表示304不銹鋼 | 常溫省略不標示 | |
| a：dtr系列 | 40：表示4.0mpa | r：表示316不銹鋼 | ||||
| 64：表示6.4mpa |
產品售后服務:
①乾儀產品質保期為收貨驗貨起12個月，實行"三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司工程師，提供對口服務，以便進一步提高產品質量。
③對用戶的投訴問題，會快速作出反應，并安 排售后。
◆ 如有任何疑問.您可以致電給我們或登錄我們網站,我們一
