jls-10油浸式計量箱報價

一、概述

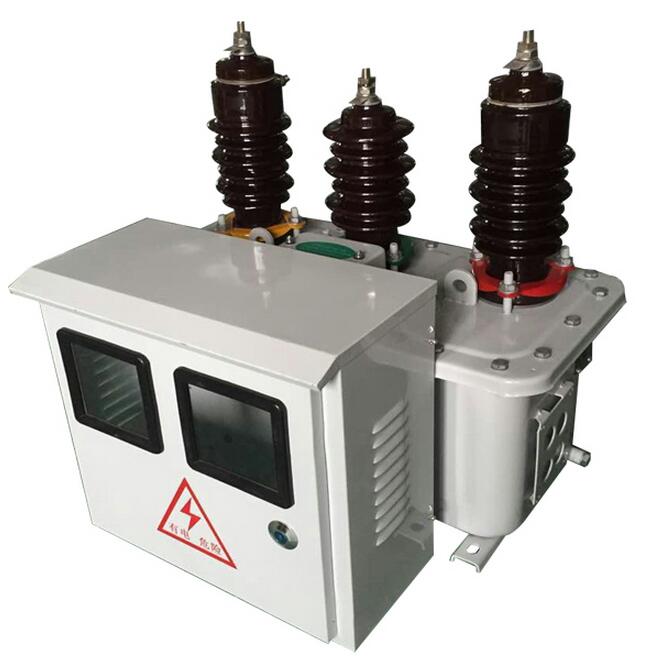

   jls-10油浸式計量箱（以下簡稱計量箱）實用于額定電壓為10kv，額定頻率為50-60hz的三相電網線路上作電能計量用，由組合互感器和電表箱兩部分構成。jls-10電力計量箱實用于下列場合的電能計量：a、農村排灌站，州里企業、加工場、中小型工場、礦區、交通運輸等種種企、古跡單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。b、小電站發電量計量或小電站電網與國度舉行聯網運行時互送電能時的計量。

二、型號及含義圖

三、jls-10油浸式計量箱安  裝與接線

   1、高壓計量箱應水平安  裝，臺面安  裝高度不應低于地面300mm，電度表應垂直，不得任意傾斜。

   2、高壓計量箱電源端（一次進線側）必須安  裝相應電壓等級的氧化鋅避雷器，其接地電阻≤10ω，以防各種雷電過電壓、操作過電壓、工頻暫態過電壓，從而保護線路中的電器及用電設備。

   3、接線，應辨明電網電源的相序a、b、c與高壓電能計量箱，導電桿的相序a、b、c各相分別對應連接（必須正相序），p1進線，p2出線。

   4、雙變比接法：改變二次接線：接s1—s2為小量程變比（s3空頭），接s1—s3為大量程變比（s2空頭）。

   5、單變比時，電流互感器二次s2與電壓互感器二次b連接接地，電流互感器二次改變雙變比用小變比時，s2與電壓互感器b連接接地（s3空頭）；用大變比時，s3與電壓互感器b連接接地（s2空頭）。

        a.高壓線為鋁線時，應采用銅鋁過渡線夾牢固連接，整機箱體必須接地；電流互感器二次不得開路，電壓互感器二次不得短路。

        b.高壓計量箱裝好后，應帶負荷進行試驗觀察，看有功無功電能表轉動是否正常。

        c.經過以上***試驗檢查，合格后方可正式投入運行。

四、維護與質量保修

   1、使用時看電能表有無逆相序現象，如有逆相序現象，調一次接線或二次接線改變?yōu)檎�相序�?

   2、計量箱用段時間后應檢查接線螺絲是否有松動現象，如有松動現象將螺絲擰牢。

   3、在運行中的高壓電能計量箱，必須定期檢查變壓器油，較好每年檢查一次，若發現缺油或有劣化跡象，即應補充過濾或更換新油。

   4、本產品出售之日起12月內，在用戶完全遵守說明書規定要求、使用方法正確，并在產品鋁封完好的條件下，若發現不符合國家標準規定的要求時，本公司將給予免費修理或更換。保修期內造成的其它損失我公司不予負責；超過保修期或因用戶使用不當、自然災害等外界原因引起的事故，應由用戶負責；超過保修期產品發現故障，我公司負責維修，只收材料費，不收工時費。

五、jls-10油浸式計量箱運輸貯存與售后服務

   1、本產品的運輸，需在包裝條件下進行。運輸過程中不應受到劇烈振動和撞擊，其運輸安  裝貯存應符合jb/t15464——1995（儀器儀表安  裝通用技術條件）貯存地方應干燥通風，環境溫度不超過-25~40℃，相對濕度不超過85％，空氣中無腐蝕性氣體和霉菌。

   2、本產品如在保修期內出現問題，請用戶不要自行打開箱體、表箱，要保持整體狀態，否則我公司不予保修。

   3、我公司生產的產品在運行中出現問題，我公司自接到通知起，本省兩天內維修人員到達現場，外省根據路程遠近適當延長。
