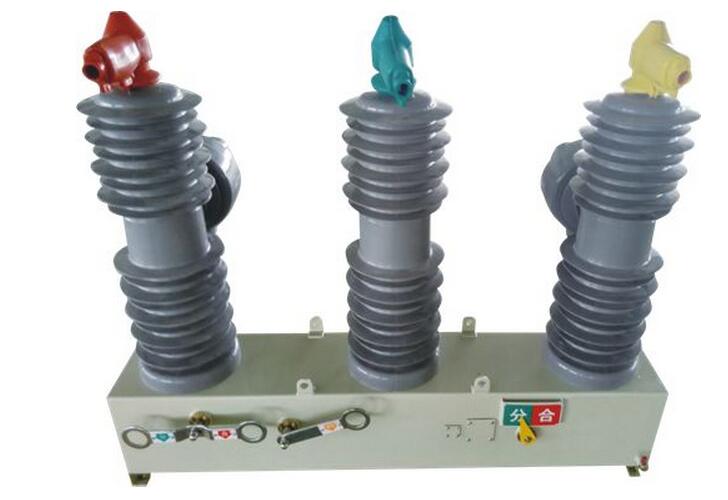

hyrcw-40.5柱上真空斷路器

概述

   hyrcw-40.5柱上真空斷路器（公司型號hyrcw）采取現代加工工藝與盤算機輔佐設計技巧,聯合了最新一代彈簧機構與永磁機構的長處于一身.其尋求高牢靠,易掩護的設計理念打造出一代優勝產品,是目前電力體系最牢靠最佳的抉擇。

產品優勢

   hyrcw-40.5柱上真空斷路器采用全絕緣全封閉澆筑工藝、絕緣等級高、體積小、安  裝方便、產品自帶繼電保護 能在35kv線路安  裝 省去了建造電站建造配電室的繁瑣和成本。

使用環境條件

   環境溫度：-40℃~+85℃，日平均溫度:25℃

   海拔不超過2000m

   風速不超過35m/s

   地震烈度不超過8度

   周圍空氣污穢等級程度不大于ⅲ級

   周圍空氣相對濕度日均值≤95％，月均值≤90％

   飽和蒸汽壓日均值≤2.2x10-3mpa，月均值≤1.8x10-3mpa

   超過上述使用環境條件時，請與制造廠協商

結構特點

   西安  華儀電氣有限公司供給奇特設計的手動合閘技巧，可滿意慣例與非慣例狀況下的關合功用.它的速度滿意iec62271-100及同類gb1984-2003的規范請求。該技巧的涌現,填補了永磁機構與彈簧機構的各自缺陷,是新一代的高性能電力開關從此有了最堅實的基礎。

   真空滅弧室(采取apg 工藝固封的固體絕緣技巧，外加硅橡膠模壓復合技巧，進步整體開關耐候性能)。

   電流互感器(外加模塊化的設計，利于絕緣裕度的掌握及產品調換性請求)。

   采取ansoft軟件優化設計的高壽命的永磁機構.牢靠性高,免掩護，受用壽命長，經過35000次分閘反向激磁實驗證實,退磁率小于1％。

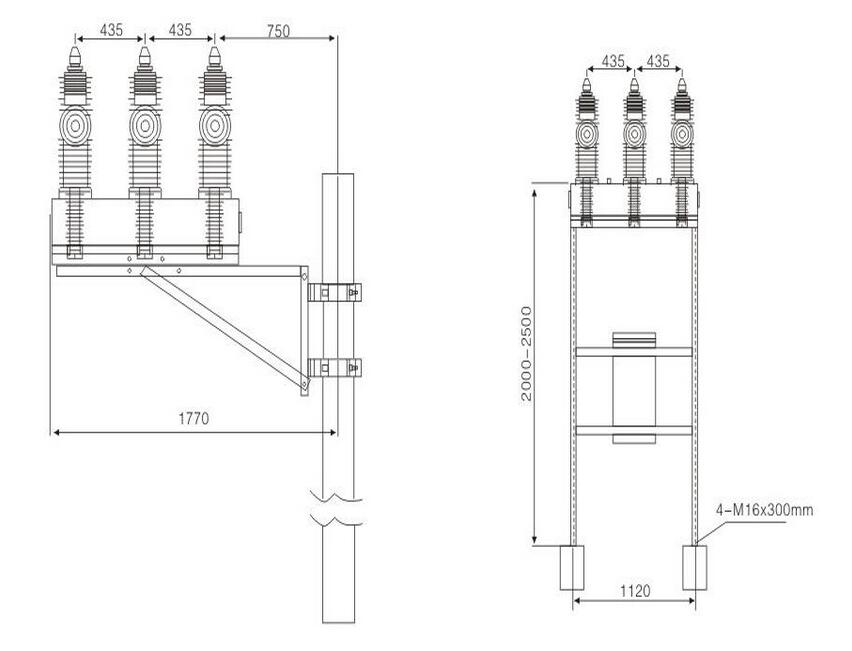

外形尺寸圖

安  裝、維護

   操作人員應初步了解產品的性能及安  裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。

   產品在安  裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。

   帶隔離開關的斷路器安  裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。

   產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。

   斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安  裝。

   斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安  裝在專用鋼架上。

   產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。

運輸、驗收及貯存

運輸

   運輸時必整臺裝入封閉的包裝箱內加以固定。

   運輸過程中不得翻轉、傾斜，需采取防震措施。

   超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。

   超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。

驗收

用戶收到斷路器后應進行如下驗收工作：

   檢查包裝是否損壞。

   對照產品裝箱單檢查文件、附件是否齊全。

   檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。

貯存

   本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。

   裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符
