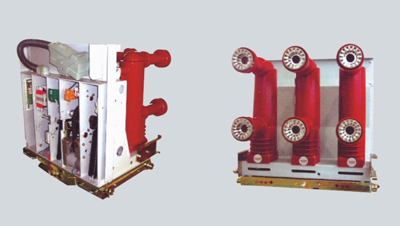

vs1-12系列戶內高壓真空斷路器型號：

vs1-12/630-20  鼎祥電力專業生產廠家

vs1-12/630-25  鼎祥電力專業生產廠家

vs1-12/630-31.5  鼎祥電力專業生產廠家

vs1-12/1250-20  鼎祥電力專業生產廠家

vs1-12/1250-25  鼎祥電力專業生產廠家

vs1-12/1250-31.5  鼎祥電力專業生產廠家

vs1-12/1600-20  鼎祥電力專業生產廠家

vs1-12/1600-25  鼎祥電力專業生產廠家

vs1-12/1600-31.5  鼎祥電力專業生產廠家

vs1-12/2000-20  鼎祥電力專業生產廠家

vs1-12/2000-25  鼎祥電力專業生產廠家

vs1-12/2000-31.5  鼎祥電力專業生產廠家

電流2000a以上需要訂做

vs1-12手車式，固定式，側裝式，永磁式真空斷路器

vs1-12/630-20ka戶內高壓斷路器vs1-12/630-25ka戶內高壓斷路器vs1-12/1000-20ka戶內高壓斷路器vs1-12/1000-25ka戶內高壓斷路器vs1-12/1250-20ka戶內高壓斷路器vs1-12/1250-25ka戶內高壓斷路器vs1-12/1250-31.5ka戶內高壓斷路器vs1-12/1600-31.5ka戶內高壓斷路器vs1-12/1250-20ka戶內高壓斷路器vs1-12/1250-25ka戶內高壓斷路器vs1-12/1250-31.5ka戶內高壓斷路器vs1-12/1600-31.5ka戶內高壓斷路器vs1-12/2000-40ka戶內高壓斷路器vs1-12/2500-40ka戶內高壓斷路器vs1-12/3150-40ka戶內高壓斷路器

1 概述

1.1 適用于三相交流50hz，10kv的電力系統中作投切各種不同性質的負荷及頻繁操作的場合。

1.2 可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用。

1.3 可配用于kyn28a-12（gzs1）等中置手車式開關柜及xgn固定式開關柜。

1.4 執行標準

■ gb1984-2003《高壓交流斷路器》|

■ gb/t11022-1999《高壓開關設備標準的共用技術要求》

■ iec62271-100《高壓交流斷路器》

■ jb/t 3855-2008 《高壓交流真空斷路器》

■ dl/403《12~40.5戶內高壓真空斷路器訂貨技術條件》

2 產品技術特點

2.1 斷路器總體性能優越

■ 斷路器滅弧室與操動機構部分采用前后配置方式，通過傳動機構連接為一個整體。

■ 機械壽命高達10000次。

2.2 先進的真空滅弧室

■ 中封式陶瓷真空滅弧室。

■ 銅鉻觸頭材料及縱磁場觸頭結構為世界公認最先進的熄弧方式。

2.3 增強型絕緣筒

■ 絕緣筒采用apg新工藝成型。

■ 絕緣筒增設內裙邊和加強筋，提高了絕緣水平和抗動穩定電流能力。

■ 真空滅弧室裝置于絕緣筒內，有效防止異物造成的損傷和表面污染，同時顯著縮小斷路器整體尺寸。

2.4 靈活簡便的操作機能

■ 操動機構采用彈簧儲能式，具有電動和手動儲能兩種功能。

■ 斷路器工作時儲能彈簧的能量通過輸出凸輪傳遞給連桿機構，再通過連桿機構傳遞到動觸頭部分。

■ 先進合理的緩沖裝置，分閘無反彈，減弱分閘沖擊和震動。

■ 無需調整，極少維護或少維護

常用型號規格

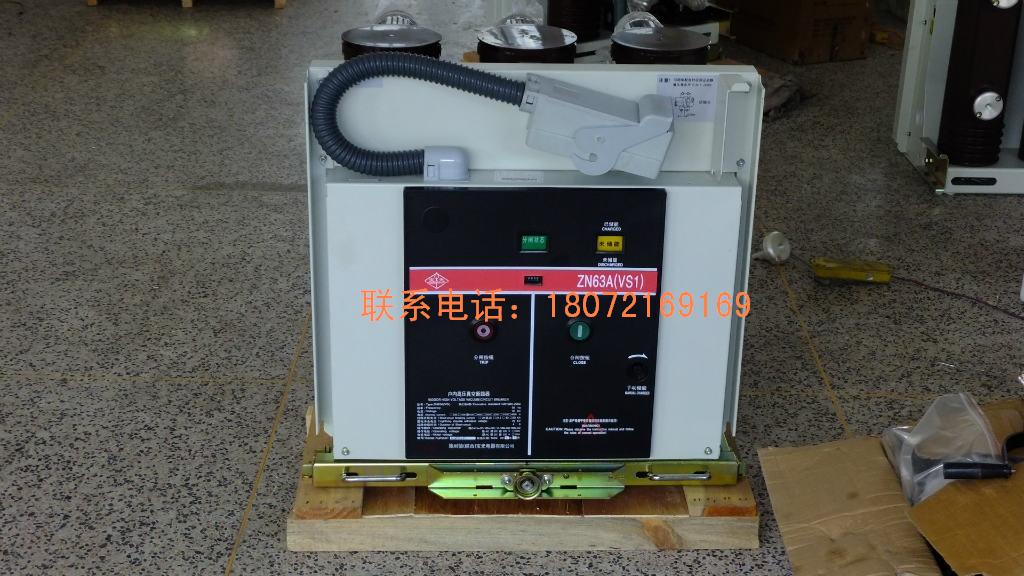

////////////zn63-12/630-20ka 戶內高壓 真空斷路器^^^^^^^^^^^^^

////////////zn63-12/630-25ka  戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1000-20ka 戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1000-25ka 戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1250-20ka 戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1250-25ka 戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1250-31.5ka戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1600-31.5ka戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1250-20ka戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1250-25ka戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1250-31.5ka戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/1600-31.5ka戶內高壓真空斷路器^^^^^^^^^^^^^

////////////zn63-12/2000-40ka戶內高壓真空斷路器^^^
