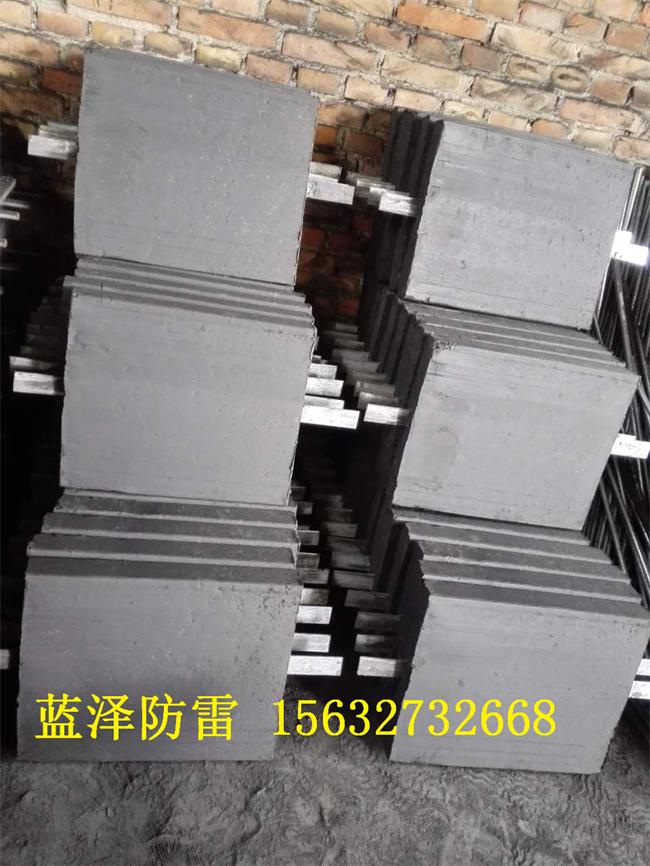

方型接地降阻模塊也叫平板型接地模塊，規格500*400*60mm在防雷工程中最為常用，它是一種以非金屬材料為主體的接地體，它有導電性、穩定性較好的非金屬礦物質和金屬電極組成.可廣泛應用各個領域的的工作接地、保護接地、抗干擾接地、防雷接地和防靜電接地設施中，起到降低接地電阻的效果，并可保證接地效果長期穩定.

方型接地降阻模塊工作原理和作用

    地網的接地電阻主要由接地體及其連接材料的自身電阻、接地體與周圍土壤的接觸電阻以及入地電流在土壤中的擴散電阻構成，其中接地體與土壤的接觸電阻和入地電流在土壤中的擴散電流是接地電阻的主要部分，占接地電阻的98％以上.

    方型接地降阻模塊以導電性、穩定性非常好的金屬材料為主體，以表面經抗腐蝕處理的金屬材料作骨架，通過專用設備擠壓成型.

⑴接地降阻模塊與大地的接觸面積較大(大約為0.6平方米)。

(2)接地降阻模塊可很好地與各種類型的土壤、巖石形成良好的接觸，達到降低接觸電阻的效果。

(3)接地降阻模塊擁有極強的吸濕、保濕作用，可極大降低附近土壤的電阻率。

(4)通過接地降阻模塊良好的離子散發性，可使其離子耗散至地下3—5米的土壤中，并形成穩定的離子層，在大范圍內改善土壤性質，從而降低土壤的散流電阻。

(5)離子的耗散可通向較遠較深的土壤中，與土壤低電阻率區域相連；地下電阻率較低的土壤層、地下水層及金屬礦物質層來改善散流。

(6)接地降阻模塊中所含有防腐劑  可使其理論壽命大于50年，遠遠大于鍍鋅鋼材的使用年限。

(7)若地網中僅以接地模塊作為降阻方式，而不考慮接地扁鋼的作用，則接地扁鋼的腐蝕并不影響接地模塊的降阻效果，接地扁鋼等水平接地體僅作為連接導線的使用，則地網的綜合使用時間大50年。

(8)接地降阻模塊經多次大電流：中擊后，接地電阻值不增大，也不變硬、發脆，無斷裂現象。

(9)由于接地降阻模塊采用穩定的非金屬導電材料作為模塊的導電介質，所以其耐腐蝕、無毒、使用壽命長且施工方便，導電性不受季節影響。

(10)接地降阻模塊其優良的接地效果可降低接地連接線的有效長度。

方型接地降阻模塊施工方法

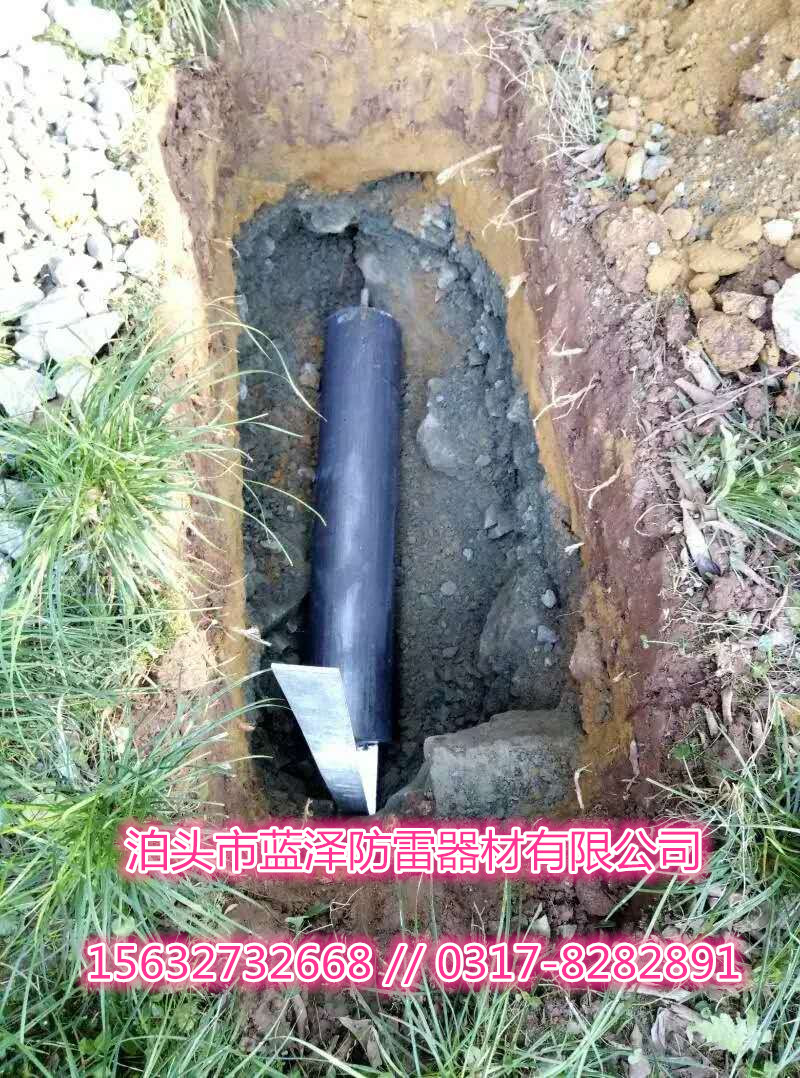

   1、埋置深度不小于0.8米.

   2、模塊間距離不小于5米.

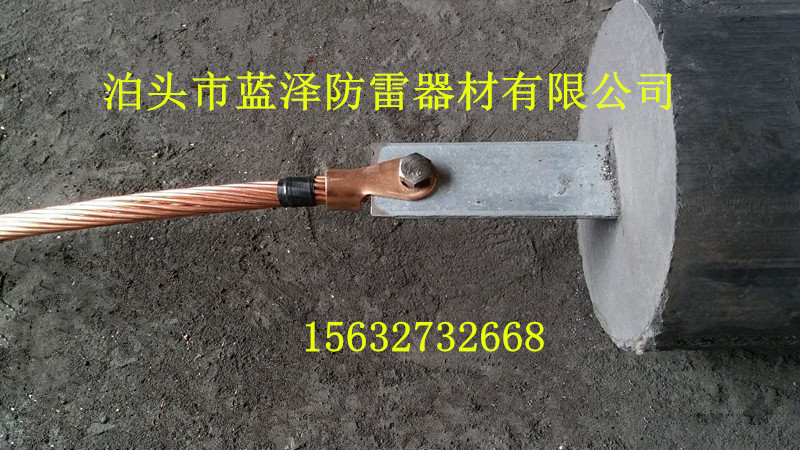

   3、模塊極芯相互并聯或與地線連接時，必須焊接，焊接長度為連線寬度的2倍.

4、應在焊接處清除焊渣，涂上防腐導電漆或瀝青漆.

5、回填土時應適量灑水，分層夯實，待模塊充分吸濕（24小時）后測量接地電阻.

方型接地降阻模塊主要應用范圍

   [1] 發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛_星_接收站、雷達站等工作接地、安  全接     地和防雷接地.

   [2] 貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫  療設備等工作接地和保護接地.

   [3] 各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地.

   [4] 石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地.

歡迎點擊h t tp:/ / w  w   w . lzflqc  .c  o  m / jiedimokuai/  產品咨詢 156-3273-2668（微信同號）

石墨方形接地模塊用量參考表

接地電阻(ω)土壤電阻率(ω.m)

10ω5ω4ω2ω1ω100ω.m2塊4塊5塊9塊18塊200ω.m4塊7塊9塊18塊35塊300ω.m6塊11塊14塊27塊53塊400ω.m7塊14塊18塊35塊70塊500ω.m9塊18塊22塊44塊88塊600ω.m11塊21塊27塊53塊105塊700ω.m13塊25塊3l塊62塊123塊800ω.m14塊28塊35塊70塊140塊900ω.m16塊32塊40塊79塊158塊1000ω.m18塊35塊44塊88塊175塊
