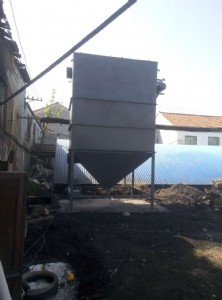

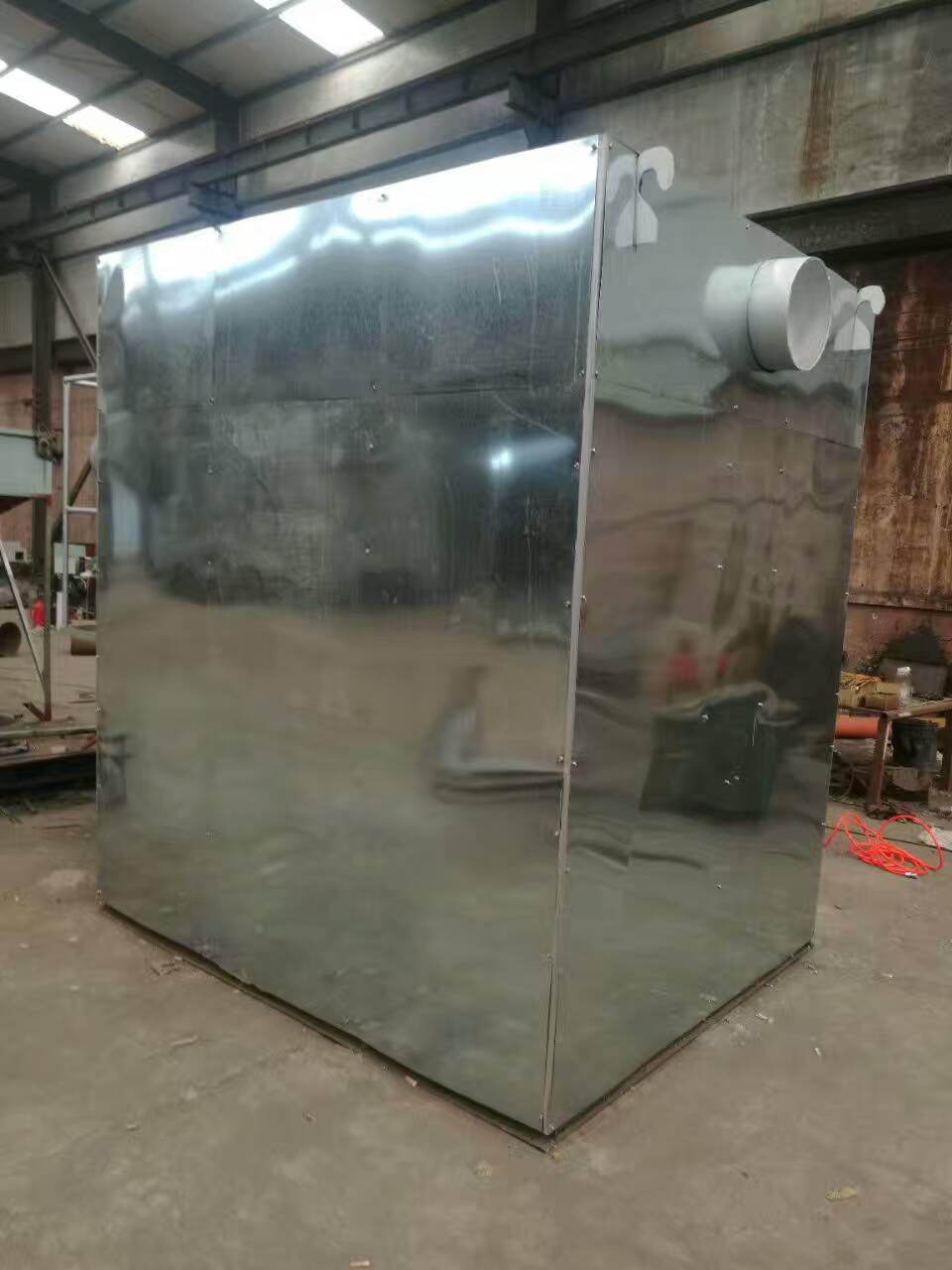

布袋除塵器的結構

1、箱體部分:由上箱體(凈風室)、中箱體(過濾室)、下箱體(灰斗)、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。

 2、濾袋總成:濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安  裝和更換方便，并能有效延長濾袋的使用壽命。濾袋規格為：φ130x6000mm、φ160x6000mm、φ160x7000mm三種，采用聚苯  硫醚針刺氈(進口pps／pps504csl7，防水防油處理)。

 3、導流裝置：采用國際上風方式，設計獨特的煙氣分配裝置，不但能有效分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體沖刷濾袋，進一步提高除塵效率，提高濾袋的使用壽命。

 4、脈沖噴吹系統：反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。hgdm-5.6以下規格為整箱清灰，其余規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10s脈沖反吹清灰一次，定時啟動一次電磁閥，將脈沖反吹壓縮空氣噴入濾袋內進行清灰。

 5、出灰系統:由電振動器(空氣炮)、電加熱器、灰位指示器組成、電振動器(空氣炮)確保灰塵具有好的流動性。

 6、控制系統:主要由脈沖噴吹控制儀、plc電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。

 7、離線保護系統：主要由旁路閥、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部復燃時噴水處理，以免燒壞濾袋。在凈氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由于大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉  層板結，使系統阻力增高，影響正常運行。系統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而有效地保護濾袋。

布袋除塵器的分類及用途

布袋除塵器布袋式除塵器一般通過清灰方式的不同來分類，主要有機

械振動型袋式除塵器、大氣反吹型袋式除塵器和脈沖噴吹型袋式除塵器三

種，對亞微米粒徑的細塵有較高的分級除塵效率處理氣體量的范圍大。用

途:主要用于分離工業廢氣中的顆粒粉  塵和細微粉  塵，廣泛用于冶金、礦

山、水泥、熱電廠、建材、鑄造、化工、煙草、瀝青拌合機、糧食、機械

加工、鍋爐除塵。
