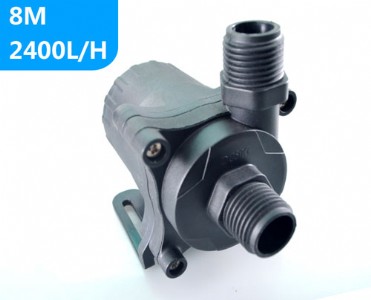

詳細信息成交0評價0訂購說明已選0臺/0.00元品牌中科型號dc50g材質工程塑料性能耐磨用途增壓泵驅動方式磁力輸送介質熱水泵泵軸位置臥式葉輪結構半開式葉輪葉輪吸入方式其他流量2.4（m3/h）葉輪數目7揚程8（m）吸入口徑20（mm）排出口徑20（mm）結構原理中開泵級數多級重量0.6（kg）電壓12-24（v）規格dc50g-1230a,dc50g-1260a,dc50g-2440a,dc50g-2480adc50g系列外觀圖

參數規格序號類別規格1泵體尺寸及重量99.4mmx92.5mmx69.6mm;480g2水泵出水口外徑20mm螺紋（1/2英寸螺紋）3水泵進水口外徑20mm螺紋（1/2英寸螺紋）4驅動方式無刷直流磁力隔離（三相無傳感器程序驅動）5水泵殼體材料pa66+30％gf (可更換)6使用方式可長時間連續運轉7使用介質水，油，以及其他酸  堿  溶液8最大工作溫度60℃【兩相/t系列】或者100℃【三相/s或a系列】9功耗2.5w~45.6w【兩相】；2.5w~86.4w【三相】10額定電壓12vdc或24vdc11使用電壓5vdc ~ 14vdc（最大）或5vdc ~ 26vdc（最大）12最大負載電流2.0a【兩相】or 3.8a【三相】13最大流量32l/min【兩相】;40l/min【三相】  14最大靜態揚程4m【兩相】;8m【三相】              15噪音<40db （1m距離）16防水等級ip68(可潛水安  裝)17壽命大于30000小時18供電方式太陽能板，蓄電池，適配器，電源模塊19保護功能（選配）可選配缺水保護、空轉保護、堵轉保護、卡死保護20調速功能（調功率）（選配）可選配pwm調速，0~5v模擬信號調速，電位器調速21速度反饋（選配）脈沖信號， 水泵的實際轉速為脈沖信號頻率的30倍22水泵特點1、體積小，效率高，壽命長，噪音低；

2、陶瓷軸芯，碳纖維石墨軸套超級耐磨；

3、死亡率低于0.5％

4、無碳刷無磨損，采用電子換向，三相直流水泵采用智能程序驅  動，軟啟動無沖擊，自帶保護功能；

5、軟啟動可直接連接太陽能板供電；

6、采用耐高溫材料，三相水泵可浸泡100度開水長期運轉；

7、水電隔離，環氧樹脂灌封，完全防水，防漏電；水泵內部結構特點

參數表(僅供參考，水泵24v揚程調制范圍3~5m，12v揚程,范圍2-3.5m)型號電壓最大負載電流最大揚程最大流量最大功耗v (dc)aml/hwdc50g-1230t122.03.0168024dc50g-1230sdc50g-1230a dc50g-1260s124.56.0210054 dc50g-1260adc50g-2440t242.04.0192048dc50g-2440sdc50g-2440adc50g-2480s243.608.0240086.4dc50g-2480a選型注意事項選型時務必給出使用環境：例如連續工作時間、水溫、介質等，水泵功率超過一定的功率就不適合長期在60度或者100度以上水溫連續工作，務必與技術員溝通以便選擇最合適的水泵！上述電流為水泵的開口電流即當水泵直接放入水中不接任何系統時的電流，也為水泵最大電流，當水泵接上系統之后水泵的工作電流會降低到最大負載電流的70％-85％。水泵的揚程為最大送水高度，即到達最大揚程點的流量為零。水泵的流量為水平流量，即水平抽水的流量。兩相直流水泵與三相直流水泵（無傳感器智能）的區別兩相（t系列）傳感器驅動，電路板必須內置，無法通過智能方式調速啟動有沖擊三相（s/a系列）直流三相指的是無傳感器智能驅動，電路板可外置（泵體可以耐高溫）。

可調速（pwm、0~5v模擬信號、電位器調速）【選配】

堵轉及反接保護，過壓過流保護，過溫保護

軟啟動,啟動電流低，無沖擊，特別適用于太陽能板直接供電

三相直流水泵接線圖解

位器調速接線方法：（非調速水泵沒有引出調速信號線）

調速接口中的紅線為正5v，黃色線為調速信號線，黑線為地線，紅色和黑色線分別接電位器的兩端，黃線接電位器的中間，

這樣旋動電位器可使黃線的電壓在0-5v之間滑動，從而采用電位器實現了0 -5v之間的調速。切勿將紅線和黑線碰到一起，這樣

容易導致電路板燒壞，電位器調速和vr(0-5v)調速是一樣的，如果采用vr調速則只需要將電位器取下，按照vr調速方法接線即可。

pwm或者模擬信號vr（0-5v）調速的接線方法：

pwm(50-800hz信號幅值為5v)或者模擬信號（0-5v）調速只需要將調速接口中的黃色線接到外界控制系統的調速信號

發生端口（pwm或者0-5v），黑線接到系統地線，紅線懸空即可。

流量-揚程曲線圖

尺寸圖

產品細節圖

應用范圍

電動汽車散熱系統，自動化設備水循環，水制冷等電器,飲水機，衛浴產品，碎紙機，無土栽培，水暖床墊，空調抽水，水族魚缸，桌面工藝品，足浴盆，水暖床墊，熱水器，電腦水冷，水冷風扇，醫  療器械，制藥系統，化工，循環系統，冷卻散熱系統，制冷系統，水冷空調，水冷風扇，移動洗澡機，太陽能噴泉，太陽能循環系統，家庭增壓系統，別墅供水系統，小型灌溉系統,水處理系統，小型供水系統，汽車循環系統，汽車加熱系統，機床，家用電器，廚房電器,衛浴產品，熱水循環系統

產品檢驗

產品爆炸圖

選型指南

型號電壓電流范圍最大揚程最大流量進水口徑出水口徑調速空轉/卡死保護dc30a5~12v0.1~0.35a 3m4l/min8mm8mm定做選配dc406~24v0.15~1.2a 8m11l/min14mm10mmpwm/0~5v/手動選配dc40a6~24v0.15~1.2a 6m14l/min14mm14mmpwm/0~5v/手動選配dc40c6~24v0.15~1.2a 6m15l/min4分螺紋4分螺紋pwm/0~5v/手動選配dc40d6~24v0.15~1.2a 8m10l/min10mm10mmpwm/0~5v/手動選配dc40f6~24v0.15~1.2a 6m16l/min4分螺紋4分螺紋pwm/0~5v/手動選配dc40h6~24v0.15~1.2a 11m7.5l/min11mm8mmpwm/0~5v/手動選配dc506~24v0.15~3.8a7m44l/min22mm22mmpwm/0~5v/手動選配dc50a6~24v0.15~3.8a 5m60l/min27mm27mmpwm/0~5v/手動選配dc50b6~24v0.15~3.8a 13m30l/min20mm20mmpwm/0~5v/手動選配dc50c6~24v0.15~3.8a 8m42l/min4分螺紋4分螺紋pwm/0~5v/手動選配dc50d6~24v0.15~3.8a 8m42l/min20mm20mmpwm/0~5v/手動選配dc50e6~24v0.15~3.8a 15m25l/min4分螺紋4分螺紋pwm/0~5v/手動選配dc50f6~24v0.15~3.8a 15m25l/min4分螺紋4分螺紋pwm/0~5v/手動選配dc50g6~24v0.15~3.8a8m40l/min4分螺紋4分螺紋pwm/0~5v/手動選配dc50k6~24v0.15~3.8a16m23l/min14mm14mmpwm/0~5v/手動選配dc50w24v1~3.8a造浪28000l/h潛水58mm變頻調速控制選配dc50q24v1~3.8a 5m5000 l/h1寸螺紋1寸螺紋變頻調速控制選配dc60q24v1~5a5m12000l/h1.2寸螺紋1.2寸螺紋變頻調速控制選配備注：

1、揚程流量范圍內的都可以定制。

2、進出水口尺寸，連接方式可開模定制。

3、調速方式可以定制，可定制控制系統，也可根據系統定制水泵。

4、工作溫度常規60度以內，可以定做100度的，詳情請查看相關系列具體信息。

5、可定做食品級水泵。

6、可定做靜音水泵。
