qwxzf-10氣動無隙閘閥  dwxzf-10電動無隙閘閥 wxzf-10手動無隙閘閥產品應用1、無隙閘閥的結構特點

無隙閘閥由閥座、閥襯、閘板、支架和驅動裝置所組成。兩閥座在組裝預緊力的作用下使閥襯緊密吻合，形成一段對接的短管，閥門關閉時，閘板楔入兩閥座封面之間，切斷流體，靠橡膠閥襯極好的彈性與閘板緊密吻合，保證密封。

無隙閘閥具有結構緊湊、體積小、重量輕、操作和維修方便，適合有顆粒或有沉積物磨損比較嚴重的場合。根據壓力及腐蝕情況的不同，閘板有不銹鋼、超高分子量聚乙烯及不銹鋼與超高分子量聚乙烯結合三種材質。閥體設有注油嘴，可以減少閘板摩擦力，降低閥門啟閉力矩。閥襯為耐磨橡膠模壓件，可以更換。

耐磨閘閥產品一般為手動，根據用戶的要求可制成電動、氣動。既可現場操作，也可很方便的遠程控制。結構長度和法蘭尺寸，一般按國家標準制造，也可根據用戶制作。

2、無隙閘閥的適用范圍

無隙閘閥為大開大閉，適合安  裝于旋流器給礦、尾礦管路或雙回路管道中需要一開一關情況下開關用，適合的介質為礦漿、灰渣等漿體，酸  、堿  等腐蝕性介質。

3、無隙閘閥的規格

xwxzf無隙手動閘閥按承受壓力為0.6mpa、1.0mpa、和1.6mpa的不同分為三種，分別命名為xwxzf-0.6、xwxzf-1.0、xwxzf-1.6。

4、無隙閘閥型號標識舉例

5、對夾式無隙閘閥的分類以及結構尺寸

對夾式無隙閘閥分為手動無隙閘閥、電動無隙閘閥和電動無隙閘閥三個種類無隙閘閥產品。

5.1、手動無隙閘閥結構尺寸

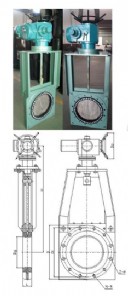

5.2、電動無隙閘閥結構尺寸

5.3、氣動無隙閘閥結構尺寸
