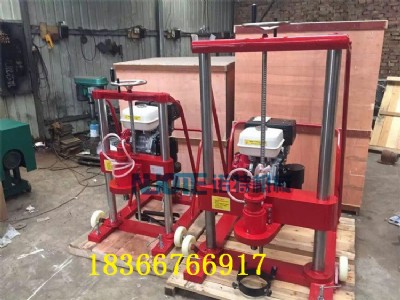

nt-20型鉆孔取芯機

一、主要用途： 20型工程鉆機采用高速切割技術，與薄壁金剛石鉆頭配套，廣泛應用于工程建筑、市政工程、設備安  裝工程和建筑質量檢查等領域的鉆孔與取芯。

1、 在公路、機場、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。

2、  安  裝大型機器設備鉆地腳螺栓孔。

3、  安  設橋梁扶手及交通安  全防護欄桿鉆孔。

二、主要特點：

1、  采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行輪，移動方便。

2、  采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。

3、可對其它非金屬脆硬材料，如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。

三、混凝土鉆孔取芯機主要技術參數：

1、最大鉆孔直徑：200mm

2、最大鉆孔深度：700(定做加長桿或加長芯管時可達1500mm)

3、輸出轉速：800-1200轉/分

4、功率：5.5馬力(gxv160) 重量：150kg

5、功率：9.0馬力(gx270) 重量：170kg

6、功率：13馬力 (gx390) 重量：190kg

7、鉆頭尺寸：φ50×400mm、φ75×400mm、φ100×400mm、φ150×400mm、φ200×400mm（還可定做其他規格鉆頭）

四、操作過程：

1、 使用前的準備工作:

(1)加入93#無鉛汽油和高級潤滑油，加入機油的多少可根據機油尺刻度為準。

(2)在立柱上加注潤滑油，并轉動給進手柄和輸出軸，檢查給進和回轉是否靈活可靠。

(3)準備好水源。

(4)檢查各部位螺絲是否松動。

2、安  裝 鉆頭對孔位后，把三個行走輪搬起，讓底座落到地面。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可將鉆機固定，若打的孔徑較大，鉆機自身重量不能穩住鉆機時，可在底盤上放置重物(如砂袋、鐵塊、混凝土塊等)固定或打兩個膨脹螺栓加上壓桿(如槽鋼等)來固定鉆機，鉆機固定要牢靠，不得搖晃，否則鉆孔作業無法正常進行。

3、 開孔 以上作業做好后，即可開孔作業，裝上鉆頭，起動汽油機(詳情見汽油機用戶手冊)把進水管放入水桶內，水桶要提到高出水泵位置，然后手捏氣襄把水吸入水泵，水泵上水后把水桶放在地面即可。油門調至最大，開始輕搖給進手柄，使鉆頭緩慢接觸地面。開孔要訣：先給水后鉆進，給進速度要慢，鉆壓要小。嚴禁無水作業，以免燒壞鉆頭和水封。

4、 正常鉆入 當開孔鉆進2-3毫米深后，即可轉入正常鉆進，此時給進壓力適當加大，正常鉆進的要訣：給進壓力要適中，要保持均勻，碰到粗鋼筋給進壓力要減小。要做到一聽二看，聽機器的聲音是否正常，看孔口是否返(冒)水。

5、終孔到達所取深度后，即可停鉆。停鉆的要求是：先關機器后關水，若是深孔時，還不能立即提鉆和停水，而要用水沖孔一段時間，目的在于將孔內的巖粉  沖洗干凈，以防巖粉  沉淀導致埋鉆，造成取芯困難。

五、注意事項:

1、當出現卡鉆時，不允許采用強行起動機器的辦法來排除卡鉆，而應采用人工方法(如用加長搬手轉動鉆頭)排除后，方可重新起動機器。

2、當巖芯卡在鉆頭內時，應立即停止鉆進，及時清除。清除時，只允許用橡膠錘或軟木棍輕輕敲擊鉆頭鋼體，反復敲擊即可將巖芯清除出來。嚴禁用鐵錘敲擊鉆頭或巖芯，嚴禁用鐵棍從鉆頭后部插入敲擊巖芯，以免損壞薄壁鉆頭。

3、使用前應仔細閱讀(汽油機用戶手冊)

4、嚴禁無水作業。

六、維修與保養:

1、取芯完成后，要把適當部位擦凈、晾干、涂油。

2、要有專業人員負責使用保養，以保持機器的正常使用。

3、經常查看汽油、機油，以防短油造成機器損傷影響壽命。

4、機器長時間使用或使用多次后，應檢查一遍各部位螺栓是否有松動現象，以防影響和耽誤正常使用。

5、如機器長時間不使用，應把機器化油器中的汽油放凈，以防化油器沒浸時間過長，下次不易起動。
