一、概述:     1、fzw28-12f智能分界真空負荷開關適應于額定電壓為12kv、額定頻率50hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡以及頻繁操作的場所。

   2、用于架空線路配電系統用的操作控制開關，有多種型式，fzw28-12-12型柱上真空負荷開關具有無油、機構簡單、性能可靠無需維護等突出優點，至今已被廣泛使用。該產品與fdr型故障檢測器或rtu遙控終端裝置等設備相結合，構成結構十分簡單的配電自動化系統，它可以實現架空線路故障的自動定位和故障段的自動隔離。

   3、為了更新我國現有的配電開關設備，使之實現無油化和自動化為特征的配電設備改造的需要。西安  華儀電氣有限公司從日本東芝公司引進適用于12kv架空電線路的柱上真空負荷開關的全套生產技術，并投入了批量生產。

二、型號及含義：

三、結構及特點：  1. 卓越的開斷性能：在引進東芝技術，趕超日本技術，進行擴容設計，將關合短路電流擴容到20ka;采用真空滅弧，sf6氣體絕緣，開關內有與真空滅弧室相串聯的隔離斷口，滅弧性能和耐壓性能優越。二者間由機構保證動作順序（真空滅弧室先斷開后關合、隔離刀先合后斷開)。 適于開斷負荷電流，開關內除了真空斷口之外，還串有一個sf6隔離斷口，耐電壓性能特別優越。  2. 高安  全性：滅弧和絕緣介質均為無油介質，在箱體頂部安  裝有防爆裝置，即使發生意外內部故障，也不會有 高溫氣體或飛濺物泄漏出來。   3. 免維護：開關的主回路和操動機構軍密封在sf6氣體為介質的箱體內；開關的主回路采用電纜頭引出或采用我 司具有專利的拐角套管。   4. 由于采用零表壓sf6氣體絕緣，使開關體積精巧緊湊，同時又盡可能避免了漏氣隱患。具有手動/自動操作， 使開關操作靈活。配電磁操作機構，電保持。有電關合，失電分閘，結構簡單可靠。   5. 安  裝方式靈活：可采用柱上吊裝或坐裝安  裝方式。   6. 具有自動化配電接口:可配裝各種變比的電流互感器，用于測量和保護以及計量，及配備遠動輔助接點。   7. 高可靠性:集東芝三十多年真空設備技術和實踐結晶，用我公司完善的質量管理體系為保證，使生產的產 具有高度的可靠性，sf6氣體充氣壓力為零表壓，不易產生泄露，可靠的密封技術，使開關內的氣體可保證20年正常工作。實現了無油化、無火災、無爆炸危險，運行十分安  全。  8. 無需檢查、保養：帶電部分及操作機構在密封容器之內，不受外部環境影響。電弧被封閉在密封的真空滅弧室內，開關內部無污染源，因此本開關運行期間無需保養和檢修。

四、環境條件：  1. 周圍空氣溫度上限不超過40℃，不限不超過-45℃；  2. 風速不大于35m/s；  3. 海拔不高于1000m，地震烈度不超過8度；  4. 環境濕度：月平均相對濕度不大于90％；日平均相對濕度不大于95％；  5. 覆冰  厚度不超過10mm；  6. 安  裝場所應為無易燃、易爆、化學腐蝕及經常性劇烈振動的場所；  7. 中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經小電阻接地。

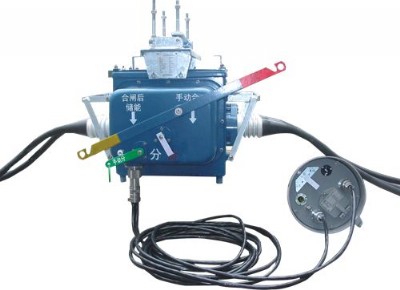

五、實物高清圖片

六、產品現場安  裝圖
