一、概述

yjf-4噴淋、鼓泡式填料凈化塔是在yjf-3鼓泡式填料凈化塔和yjf-2噴淋式填料凈化塔基礎上，從外形到處理方式均作了科學的改進，它不但有yjf-3鼓泡式填料凈化塔的鼓泡反應，又有yjf-2噴淋式填料凈化塔的噴淋效果，

是以上二種塔型的優化產品。本系列凈化塔可用于較高濃度的廢氣處理，凈化效率高，是當前國內***理想的凈化設備，凈化后的廢氣大大低于國家排放標準。

二、工作原理

yjf- 4噴淋、鼓泡式填料凈化塔采用氫氧化鈉溶液作為吸收中和液。廢氣由風機壓入凈化塔中，內筒形成壓力室，再由壓力室均配給各根鼓泡管，廢氣通過鼓泡管進入貯液箱的吸收中和液中產生鼓泡，然后氣泡通過填料層，使氣液再次得到充分接觸，吸收后的廢氣繼續向上流動，與噴淋管噴出的吸收中和液產生***后反應，中和反應后的達標氣體經除沫裝置除霧，然后排入大氣。

三、結構及特點

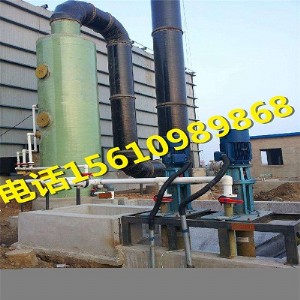

本凈化塔塔體為玻璃鋼整體纏繞的圓筒型塔體，無分段連接法蘭。具體結構由壓力室、貯液箱、填料、噴淋裝置、除沫裝置等組成。本凈化塔的結構，(1)省去了一般凈化塔的循環水泵系統；(2)采用廢氣直接進入水中的飽和接觸，化學反應充分，凈化效率高；(3}采用了比表面積大，孔隙率高、排列均勻的新型填料；(4}采用噴淋與鼓泡二種吸收工藝，吸收充分，凈化效果好。

本塔可配備氣體在線分析儀、ph控制計、差壓變送器、液位控制計、電磁閥及控制柜等組成的控制系統，并設有故障報警，方便了操作管理與維護。
