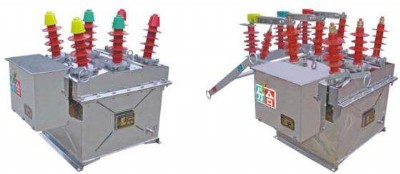

一、概述：   zw8m型永磁高壓真空斷路器(以下簡稱斷路器)是三相交流50hz，適用于額定電壓為7.2～12kv的戶外高壓開關設備。斷路器符合國標gb1984《高壓交流斷路器》及專業標準jb3855《3.6～40.5kv戶外交流高壓真空斷路器》和相關的iec標準。常供工礦企業、發電 廠以及變電站作電氣設備的控制和保護之用，并適用于頻繁操作的場所。斷路器具有多次開斷和快速重合閘的能力。   二、型號及含義：  三、主要特性：    1、環氧樹脂固體絕緣、無油、無sf6、對環境無危害；   2、真空開斷、縱向磁場滅弧、穩定可靠；   3、進口戶外專用型環氧樹脂，耐紫外線、防閃絡，不易老化；   4、永磁操作機構，免維護，可長期可靠工作；    5、雙穩態永磁機構，不會退磁，可永久使用；    6、機械壽命最少可以達到20000次以上；    7、結構緊湊、體積小、重量輕，便于安  裝和運輸；    8、箱體經過特殊處理，無銹蝕，可保持外形持久美觀(可選用不銹鋼箱體)；    9、采用高智能型微機控制器，提供多種功能，可滿足用戶的各種要求；    10、可配ftu實現遠方控制、監視以及實現scada功能； 四、應用與特點   1、zw8-12m戶外真空斷路器采用ct23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。   2、zw8a-12是由zw8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

五、使用環境條件：   1、環境溫度：上限+40t下限-30。c　 2、海拔高度：《1000m　 3、風壓：≤700pa（相當風速34m／s）　 4、空氣污穢程度：iii級   5、無經常性劇烈震動 六、組成結構：　 1、整體結構為三相共箱式　 2、真空滅弧室　 3、彈簧操動機構　 4、絕緣系統　 5、導電回路　 6、箱蓋、箱體　 7、密封件 七、特點：　 1、根據用戶需要可安  裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣　 2、內置多抽頭電流互感器可作為過電流保護之用　 3、采用雙繞組電流互感器可作為保護和計量用　 4、若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。　 5、可加裝隔離開關 八、zw8-12m柱上真空斷路器訂貨須知：　 1、斷路器型號、名稱、數量。　 2、額定電流，額定短路操作電流。　 3、操作方式、操作電壓。　 4、配備電流互感器電流比。　 5、使用場合。 九、外形及安  裝尺寸
