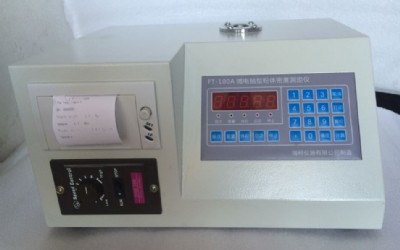

ft-7100粉  體流動測試儀（轉鼓法）

一、 概述：

轉鼓法即將粉  體顆粒填充轉鼓中讓其緩慢轉動，測定固定轉速下每旋轉一圈顆粒發生坍塌的次數，次數越大，流動性越好；反之越小，流動性越差。此方法反映了顆粒流動的穩定性、臨界轉變及坍塌規模.和質量流率.滿足歐洲藥典要求.

轉鼓中顆粒表面因流速不同從上到下可分為 3個區域：即稀疏流動區、致密流動區和蠕變區；剪切率的變化對顆粒流動特征和運動狀態具有決定性影響；顆粒在轉鼓中的運動有一個顯著特點，即可以大致分為流動表層和靜止底層兩個區域，將顆粒物質從靜止?fàn)顟B(tài)發展到流動、再由流動通過堵塞轉變?yōu)殪o止的全過程有機地統一起來。通過調節轉鼓的旋轉速度，可獲得顆粒的流動過程與流動狀態.

根據轉鼓中顆粒流動層厚度或自由表面傾角，獲得流動層的剪切速率，進而計算得到顆粒物質的流動性. 不同轉速和轉鼓直徑下從中心到自由表面的致密流動區域內顆粒的剪切變形速率都具有線性變化特征，平均剪切率，反映顆粒流動的平均剪切變形能力，顆粒尺寸、形狀、摩擦因數及流動狀態等因素  的影響。

二、 適用范圍：

在粉  末冶金、食品、制藥、金屬、化工、農業等生產過程中，廣泛涉及到顆粒物流動，如筒倉卸料、傳輸、混合、流化和固/氣分離等， 分析顆粒物料的流動特性，對于防止發生粉  體堵塞、控制顆粒成分的均勻性和一致性都具有至關重要的意義。

三、技術參數資料：

1. 轉鼓圓筒直徑：20cm

2. 深度（長度）：13.3cm

3. 轉鼓滾筒截面為透明

4. 轉鼓滾筒的轉動速率：0.8 r/min -120 r/min，

5. 分辨率： 0.01 r/min.

6. 轉鼓內部填充粉  體試樣至容積50％.

7. 轉速大致范圍 3~9 r/min 時顆粒能夠保持穩定的流動，且自由表面保持平直.

8. 采用ccd圖像處理法，通過pc軟件實時分析和數據曲線處理.

9. 使用環境：實驗室環境

10. 電源：220v, 50/60hz
