產品概述

slc-3-100智能節能照明控制器

slc-3-100智能節能照明控制器是以微處理器技術和現代電力電子先進技術為基礎開發的高性能產品，能有效的降壓及限壓，延長燈具的使用壽命，減少維護費用，降低維護人員的工作量，節能效果達10％-35％，投資少見效快。

slc-3-100智能節能照明控制器在軟、硬件設計上采用了完善的抗干擾技術、防雷技術，并充分考慮了用戶使用的方便性，整機采用一體化設計，全中文顯示界面，操作更加簡單方便，配有rs-485接口，能將輸出電壓及電流上傳至上位機，并實現遠程控制。符合emc的標準（gb/t13926.4-92），能長期安  全可靠運行。

功能

控制

1）靈活的可編程控制功能，降壓限壓幅度、開關燈時間任意設定。

2）控制模式有時控、光控、手動控制、上位機遠程控制及根據使用地點的經緯度天文控制。

3）光照度轉換成光刻度，軟件設定開關燈時的光刻度。

4）對鈉燈、汞  燈等燈具設有可調的全壓預熱啟動時間，燈具能更充分的預熱，平穩過渡到正常工作狀態。

5）能實現全夜燈及半夜燈控制，且有后半夜再降壓調流功能，節能效果更加理想。

6）完善的再起動功能，當負載故障、外部供電故障結束后，能自動重新點燃燈具。

7）三相開關燈時間及輸出電壓均可獨立調節，可接不平衡及不同類型負載。

8）預留一組受時鐘控制的常開接點以實現特殊控制。

保護

1）完善的防雷、過壓、過熱保護。

2）三相獨立過載保護，報警提示。

3）故障報警自動旁路功能，并能將故障信號上傳。

4）斷電數據保護，在斷電時所設定的參數不丟失且時鐘仍然可以正常運行。

界面

1）菜單式參數設定，層次分明,完善的幫助及故障提示。

2）四個按鍵實現全部參數的設定，操作簡單，使用方便。

3）運行時可顯示三相輸出電壓及電流。

4）選擇光控方式時，實時顯示當前光照刻度。

通訊

1）rs-485接口，能實現與上位機之間的信息傳輸。可通過上位機設定、修改參數，并能遠程監控系統。

2）標準 modbus通訊協議（其他協議需另定制）。

3）通訊速率：9600bps。

技術指標

1）輸入電壓：220v ac±20％ 50hz/60hz，220v dc±20％

2）額定工作電流（每相）：30a、40a、50a、60a、80a、100a、120a、160a、200a

3）輸出相電壓設定范圍：170v ～ 220v

4）輸出電壓精度：±1.5％，定時精度：±10 秒  全壓預熱時間：1～60 分鐘

5）絕緣強度：弱電回路對地——工頻500v   1 分鐘

           強電回路對地——工頻1500v    1 分鐘

           強弱回路之間——工頻1000v     1 分鐘

6）冷卻方式：強制風冷

7）工作環境：無爆炸性氣體及粉  塵的場合

8）環境溫度：-10℃～+55℃

9）貯存環境溫度：-25℃～70℃

10）相對濕度：≤95％

安  裝

由于slc-3-100智能節能照明控制器采用強制風冷所以在安  裝時應注意以下問題：

slc-3-100智能節能照明控制器在單獨安  裝時，應保證底部和左右的通風間距必須大于100mm，否則將嚴重影響散熱效果，會導致功率元件損壞。

slc-3-100智能節能照明控制器裝在密封的柜體內時，除考慮以上的通風間距外，還應考慮柜內的空氣流動，應在柜體上方開散熱窗或安  裝通風扇。

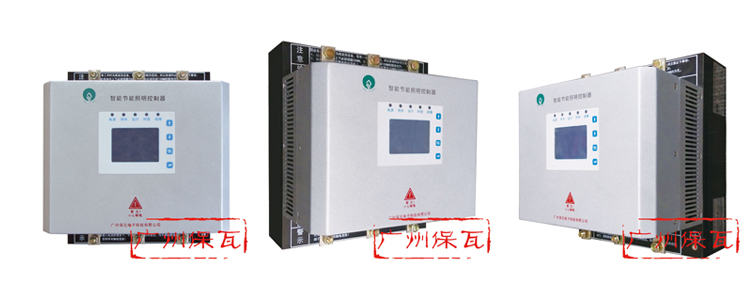

產品圖片

應用范圍

■市政照明

高速公路、隧道、橋梁、城市道路等

■工廠照明

紡織、造紙、機械電子、卷煙、石油化工、電力、服裝、食品加工廠等

■商業照明

大中型商場、購物中心、超市、賓館、酒店等

■公共照明

政府機關、辦公大樓、銀行、醫  院、學校、民用建筑、車站、碼頭、加油站、停車場及廣場、體育場館、度假村、游樂場和生活小區等

■交通運輸及其它行業照明

部隊、鐵路、民航等

■特別適用于

電感式日光燈、高壓鈉燈、低壓鈉燈、金屬鹵化物燈、高壓汞  燈、碘鎢燈、白熾燈等燈具，用于夜間連續作業的照明設備效果更好。

安  全事項

由于sl系列智能節能照明控制器采用半導體功率器件，因此不能作為檢修時的電氣隔離使用，線路上應使用空氣開關或帶熔斷器的刀閘作為電氣隔離。

在接入電源的狀況下，不管sl系列智能節能照明控制器處在任何狀態，均不得觸摸sl系列智能節能照明控制器的任何端子，否則將有觸電危險！

在sl系列智能節能照明控制器的配線回路上必須使用相應容量的快速熔斷器或斷路器作為短路保護元件。

對于帶有補償電容的燈具，請將功能開關中的單燈補償開關打開，并設置預熱時間應大于5分鐘。

光控探頭應安  裝在不易被人為光源干擾的位置。

sl系列智能節能照明控制器任何狀態下都能設置參數，參數設置完畢后須將sl系列智能節能照明控制器保持運行。

在停止狀態下sl系列智能節能照明控制器不起控制作用。

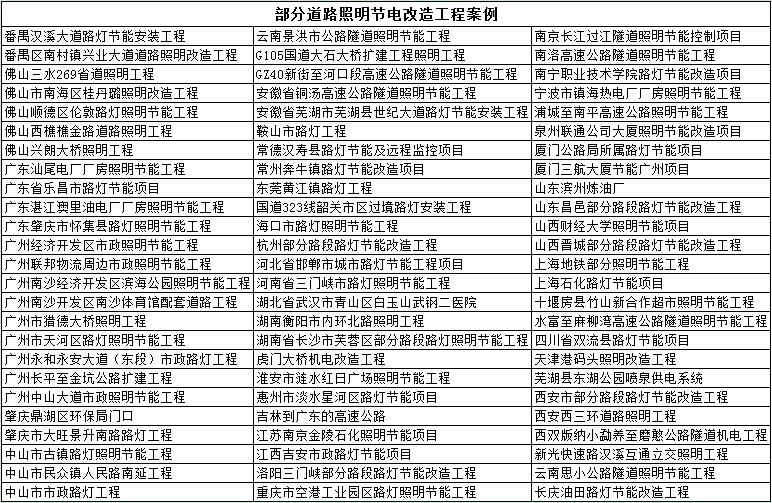

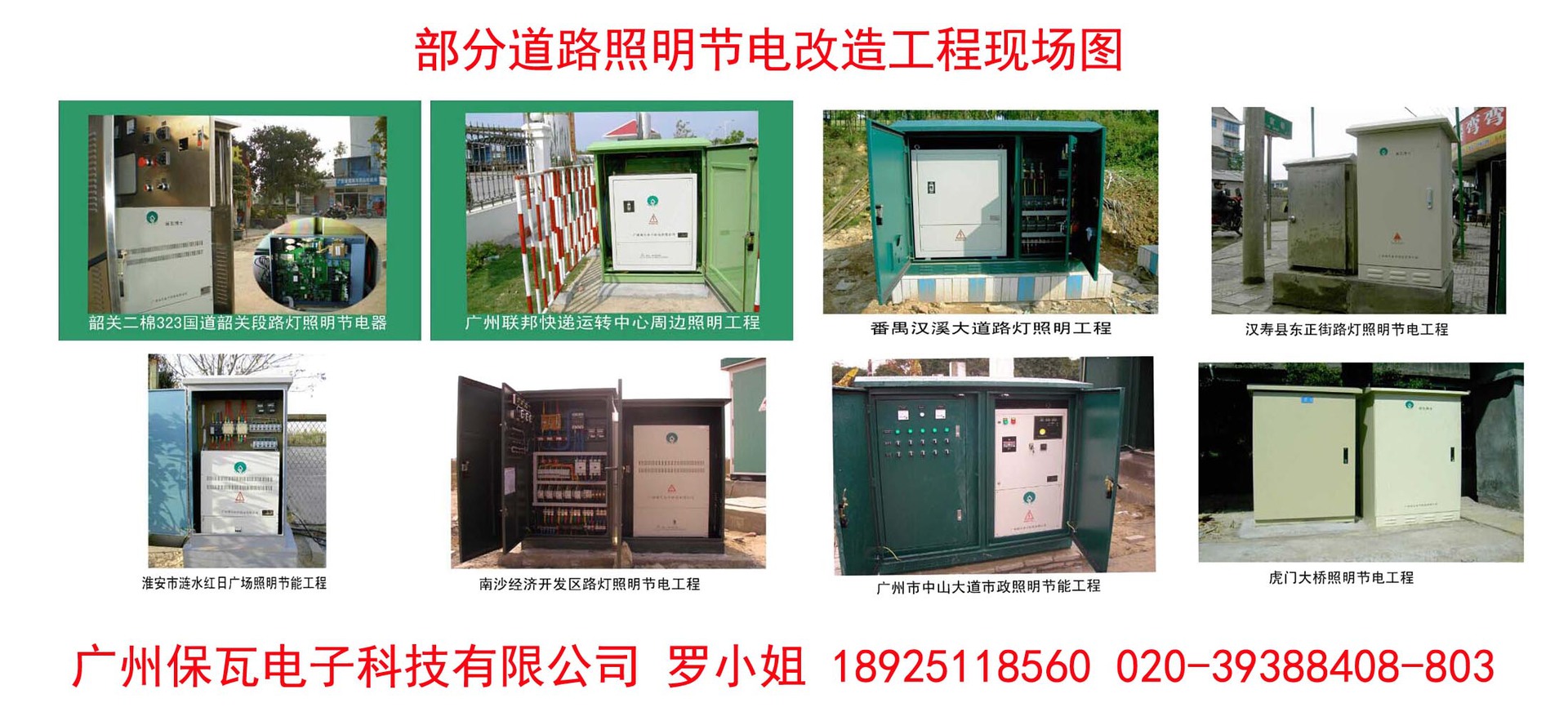

部分案例
