yhj60 礦用本安  型壓力記錄儀， 是用于煤礦井下綜采支架壓力參數監測的智能儀表，是俗稱“電腦圓圖儀”的組成部分。它具有體積小、操作方便、顯示直觀、數據處理功能強等特點，輸出的報表 格式通用性強。它采用了紅外無線數據通訊和改進的電池供電系統，大大提高了儀器的使用可靠性和電源的使用壽命，可長期在井下使用，無需維護，是傳統的機械 式圓圖儀的理想替代產品。性能特點

1、 工作電壓： 由4節額定電壓1.5v的1號東芝r20s干電池串聯,最大開路電壓6.6v；最大短路電流不大于1.2a。

2、工作電流：<=55ma

3、  記錄儀精確度等級： 2.0級

4、 量程：0－60mpa。

5、 引壓孔直徑  Ø10。

6、 顯示方式：led數字顯示。

7、 通信方式：紅外無線通訊。

8、  存儲數據量：8kbyter。

9、  工作時間：每5分鐘喚醒工作，其余時間進入休眠省電狀態。使用時間大于8個月 。

詳細用途

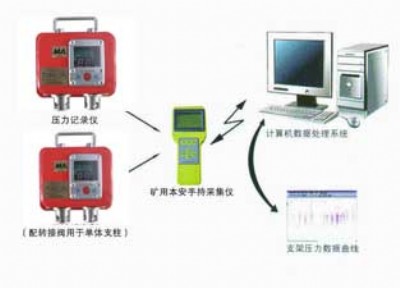

yhj60礦用本安  型壓力記錄儀、yhc1煤礦用本安  型數據采集儀、數據傳輸適配器、計算機數據處理系統四部分組成數字綜采壓力監測系統記錄儀具有 兩個壓力測孔,測量通道數2點,可同時測量兩個測點的壓力，并連續記錄在記錄儀計內，一個工作面可布置1—16個分機，可使用一臺采集器進行采集，采集器 攜帶至井上后通過串口將數據自動地傳送到pc計算機處理。記錄儀可現場通過按鍵喚醒，同時可增光照喚醒功能，喚醒后顯示當前采集壓力。

操作說明

1、記錄儀的安  裝記錄儀可固定在綜采支架的頂板下防護較好的位置，被測壓力腔的液體通過高壓油管引接到記錄儀的測壓孔上。安  裝方式： 掉掛或固定安  裝

2、顯示當前壓力顯示當前壓力可以通過遙控器的顯壓功能實現，也可以通過記錄儀上的按鈕實現。綠燈亮?xí)r，顯示1號通道的壓力（單位：mpa），紅燈亮?xí)r，顯示的即為2號通道的壓力，3秒后自動關斷電源。

3、記錄儀電池不足自動報警當電池電壓不足指示時，會有電壓不足指示燈變亮，提示操作人員及時更換電池。

維護及故障分析

（一）使用注意事項

1、當電池電壓不足指示時，仍能維持一段時間正常工作，但應及時更換電池

2、連接記錄儀引壓管時應避免劇烈敲擊，以免造成傳感器的損壞。

3、在記錄儀通訊窗口積聚大量的煤塵時，通訊前應清除煤塵。

（二）常見故障現象分析及排除

1、不能正常的啟動記錄儀或通訊，可能是由于通訊窗口積塵太多，應清除后再進行通訊。

2、記錄儀顯示不穩，且顯示很暗時，為電池電壓不足，應更換電池。

安  全警示

1、嚴禁在井下更換電池！且必須使用廠家提供的專用電池組, 嚴禁使用說明書規定外的電池！更換后廢電池應回收。

2、在井下及有爆炸危險的場所嚴禁在打開機殼。

3、維修時必須由廠家專業人員井上進行維修。

4、維修時不得改變本安  電路和與本安  電路有關的元、器件的電氣參數、規格和型號。

隨機備件及技術文件

1、產品合格證一份；

2、產品使用說明書一份；

3、產品裝箱單一份。
