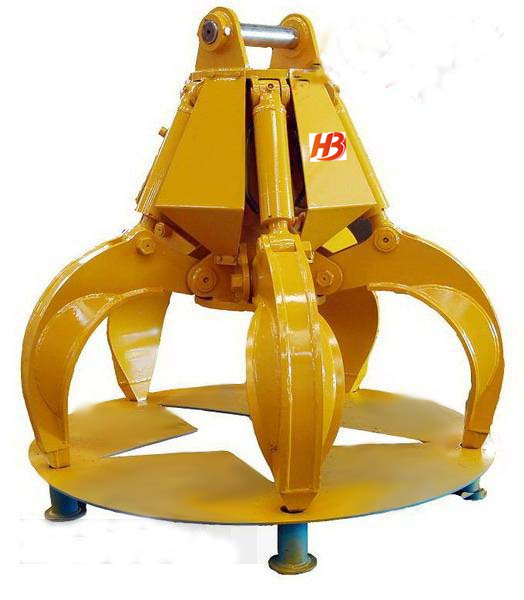

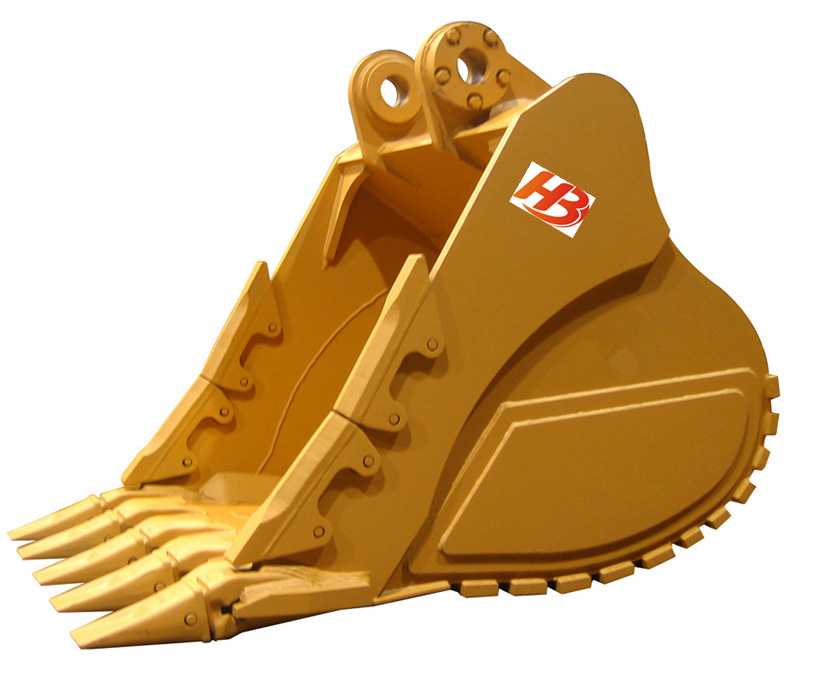

我公司專業生產制造：各種進口/國產品牌挖掘機 兩段式加長臂(13米--30米)、三段式加長臂(12米--40米)、四段式拆裝臂（15--70米）、特殊改裝臂、拆樓機加強型臂、標準大臂、標準小臂、標準型挖斗、加強型挖斗、巖石型挖斗、碎石挖斗、多功能篩形斗、裝卸（貝型）斗、拇指斗、裝載機斗、液壓油缸總成、活塞桿、油缸筒、液壓抓斗、抓（夾）木器、液壓夯、快換接頭、松土器、破碎錘、液壓剪、斗齒、齒座、銷軸、連桿、襯套 等挖掘機系列配件，同時也可為客戶提供 非標準結構件設計制造。

適用挖掘機品牌：卡特 cat 、小松 pc 、日立 ex （ zax ）、神鋼 sk 、大宇（斗山） dh 、現代 r 、加藤 hd 、凱斯 cx 、住友 sh 、沃爾沃 ec 、柳工、玉柴、三一、徐挖、邦立等挖掘機系列 本公司加長臂絕對保證質量，價格優惠， 歡迎來電咨詢訂做產品!

（套餐一）7.1米加長大臂一條、5.9米加長小臂一條、鏟斗一個、鏟斗油缸一支、銷軸六支、高壓軟管和黃油管七條、連

桿搖桿一套、說明書及保修單一份；（12-16噸挖掘機加長臂、加長大小臂、挖掘機長臂專用套餐）

（套餐二）8.24米加長大臂一條、7.16米加長小臂一條、鏟斗一個、鏟斗油缸一支、銷軸六支、高壓軟管和黃油管七條、

連桿搖桿一套、說明書及保修單一份；（18-20噸挖掘機加長臂、加長大小臂、挖掘機長臂專用套餐）

（套餐三）10米加長大臂一條、8米加長小臂一條、鏟斗一個、鏟斗油缸一支、銷軸六支、高壓軟管和黃油管七條、連桿搖

桿一套、說明書及保修單一份；（20-30噸挖掘機加長臂、加長大小臂、挖掘機長臂專用套餐）

（套餐四）11米加長大臂一條、9米加長小臂一條、鏟斗一個、鏟斗油缸一支、銷軸六支、高壓軟管和黃油管七條、連桿搖

桿一套、說明書及保修單一份；（25-35噸挖掘機加長臂、加長大小臂、挖掘機長臂專用套餐）

（套餐五）12米加長大臂一條、10米加長小臂一條、鏟斗一個、鏟斗油缸一支、銷軸六支、高壓軟管和黃油管七條、連桿

搖桿一套、說明書及保修單一份；（30-40噸挖掘機加長臂、加長大小臂、挖掘機長臂專用套餐）

（套餐六）13米加長大臂一條、11米加長小臂一條、鏟斗一個、鏟斗油缸一支、銷軸六支、高壓軟管和黃油管七條、連桿

搖桿一套、說明書及保修單一份；（40-50噸挖掘機加長臂、加長大小臂、挖掘機長臂專用套餐）

以上加長臂數據僅作參考，詳細還請來電咨詢；我司會根據您的機型和施工工況給出最完美最實用最安全的配置建議。

三段式日立（價格/報價）挖掘機加長臂配置套餐表：

（配置明細表）：加長大臂(1條)，加長中臂(1條)，加長小臂(1條)，挖斗(1個)，鏟斗油缸(1支)，銷軸(11支)，高壓軟

管(24條)，黃油管(12條)，連桿總成(1套)，配重(2-3噸)，說明書及保修單一份；

以上加長臂數據僅作參考，詳細還請來電咨詢；

惠州市洪邦機械有限公司

qq：37919515

財富熱線：13928399719

業務經理：李雷

官方網址：www.gdhzhbjx.com

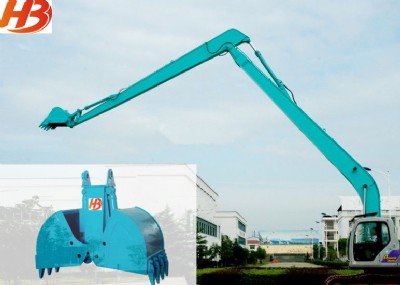

挖機的掘機加長臂的定義：加長臂是屬于挖掘機工作裝置的一組部件，是為了加長挖掘的分類：按其作業方式來分：拆樓加長臂、深坑加長臂、打樁加長臂等；按段數來分：二段式、三段式、四段式等； 按其性能來分：固定式、滑移式、伸縮式加長臂等；

選配參數詳解：

整機重量 12噸 20噸 25噸 30噸 35噸 42噸 45噸

加長臂長度 10米 18米 20米 22米 24米 26米 28米

加長臂重量 2.8噸 4.8噸 5.6噸 6.6噸 7.5噸 8.5噸 9.5噸

挖斗容量 0.25方 0.4方 0.45方 0.5方 0.6方 0.7方 0.8方

最大挖掘高度 7米 15米 17米 19米 21米 23米 25米

最大挖掘半徑 9米 17米 19米 21米 23米 25米 27米

最大挖掘深度 6米 14米 16米 18米 20米 22米 24米

運輸高度 2.2米 3米 3.2米 3.2米 3.2米 3.4米 3.4米

主要配置：為了更好地節省用戶更換加長臂時的成本，我們認真分析過原車上的哪些配件是可以用回原來的，哪些是必須更換的，標準臂更換成加長臂時的標準配置如下：加長大小臂一套、挖斗一個、鏟斗油缸一支、軟管4條、黃油管3條、連桿總成一套、運輸連桿一套、銷軸6支。

制作流程：電腦設計、應力分板、動作模擬、電腦出圖、電腦編程、數控下料、二氧化碳 焊接、自動噴砂、自動噴漆等流程來完成。

公司可根據客戶要求設計產生的各種挖掘機型兩段式和三段式加長臂。

一)、本公司可根據客戶施工要求設計生產挖掘機加長臂和三段式挖掘機加長臂，二段式挖掘機加長臂可加長到(13-26)米,二段式挖掘機加長臂主要適用于土石方基礎和深塹及遠距離清淤泥挖掘作業等；三段式挖掘機加長臂可加長到(16-32)米,三段式挖掘機加長臂主要適用于基坑作業及高層建筑的拆解等。通過電腦3d輔助設計系統,齊全的加工設備,從應力分析、材質選擇、技術和工藝、設計制作等方面保證了挖掘機加長臂的結構強度、使用性能。挖掘機加長臂有內部緩沖板承受張力負載，延長了挖掘機大小臂、挖掘機加長臂的使用壽命。

二）、挖掘機加長臂供應商、加長大小臂主要配套機重及配置為：

2.1） 10-16噸位挖掘機加長臂：可加長到13米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管挖掘機加長大臂（7.1米）與挖掘機加長小臂（5.9米）各一組、配重一至三噸；

工作重量為3.3噸，斗容0.3方，挖掘高度11米，外伸挖掘范圍12.米，挖掘深度9.0米，全高：3米。

2.2） 20-22噸位挖掘機加長臂：可加長到15.38米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管挖掘機加長大臂（8.22米）與挖掘機加長小臂（7.16米）各一組、配重一至三噸：

工作重量為4.5噸，斗容為0.4方，挖掘高度12米，外伸挖掘范圍為15.1米，挖掘深度11.34米，全高：3米。

2.3）20-25噸位挖掘機加長臂：可加長到18米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管挖掘機加長大臂（10米）與挖掘機加長小臂（8米）各一組、配重一至三噸；

工作重量為5.5噸，斗容0.45方，挖掘高度13米，外伸挖掘范圍17米，挖掘深度1.3米，全高：3.5米。

2.4） 25-34噸位挖掘機加長臂：可加長到20米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管加挖掘機長大臂（11米）與挖掘機加長小臂（9米）各一組、配重一至三噸；

工作重量為6.5噸，斗容0.55方，挖掘高度14米，外伸挖掘范圍19米，挖掘深度15.0米，全高：3.5米。

2.5）35-40噸位挖掘機加長臂：可加長到22米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管挖掘機加長大臂（12米）與挖掘機加長小臂（10米）各一組、配重一至三噸；

工作重量6.8噸，斗容0.65方，挖掘高度16.米，外伸挖掘范圍21米，挖掘深度16.5米，全高：3.5米。

2.6）40-50噸位挖掘機加長臂：可加長到26米，其配置為：挖斗一個、鏟斗油缸一支、銷軸六支、高壓軟管四條、黃油管三條、連桿總成一套、已配好高壓軟管挖掘機加長大臂（14米）與挖掘機加長小臂（12米）各一組、配重一至三噸；

工作重量為8.2噸，斗容0.55方，挖掘高度18米，外伸挖掘范圍25米，挖掘深度為20.45米，全高：3.5米。

三）、挖掘機加長臂供應商適用范圍：

3.1）土方基礎工程；3.2）深坑挖掘工程；3.3）市政工程，河道清理；3.4）特殊用途；

四）、挖掘機加長臂供應商的分類與使用工況：

4.1）加長臂分為：二段式加長臂和三段式加長臂；4.2）二段式加長臂主要適用于土砂、混凝土等建筑搬運、高速公路坡面修整及河道疏浚等；4.3）三段式加長臂主要適用于高層建筑的解體等。

以上數據僅供參考，我司可根據您的施工要求重新設計，歡迎您來電咨詢！
