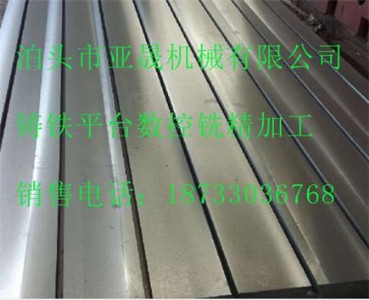

檢驗平板

檢驗平板適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不可缺少的基本工具。

1、檢驗平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、繡點等缺陷。

2、檢驗平板的鑄造表面應清楚型砂且平整，涂漆牢固。

3、檢驗平板精度等級為0級~3級的檢驗平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的距離應不小于80mm。

4、檢驗平板應采用優質細密的灰口鑄鐵等材料制造，其工作面硬度應為170~220hb。

5、檢驗平板工作面通常采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度ra最大允許值為5μm。

6、檢驗平板應去磁和穩定性處理。

7、檢驗平板相對兩個側面上，應有安  裝手柄或吊環裝置的螺紋孔（或圓柱孔），且裝置位置的設計應盡量減少因搬運而引起的變形。

8、檢驗平板工作面上設置螺紋孔（或溝槽），其部位應不高于工作面。檢驗平板的整體規格最大為4米×8米，大于此規格可以多塊拼接，使用磨損后，可以重新修刮恢復其精度，可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。在經過刮研的鑄鐵平板上推動表座、工件比較順暢，無發澀感覺，方便了測量，保證了測量準確度。

檢驗平板的鑄鐵質量和熱處理質量對平板使用性能產生較大影響，或因殘存較大內應力使工作面變形；或因不耐磨損使精度不能保持；或因刮削困難得不到數值小的粗糙度。因此使用鑄鐵平板必須注意鑄鐵材料的選擇，采用時效處理等方法消除鑄鐵平板的殘余應力。
