性能特點

系統的主要技術指標

使用環境

1） 環境溫度：0℃～+40℃；

2） 相對濕度：＜90％（+25℃）；

3） 大氣壓力：80kpa～106pa；

4） 海拔：＜3000 米；

5） 無顯著振動和沖擊的場合；

6） 允許在煤礦井下含瓦斯等爆炸性氣體但無腐蝕性氣體的環境中使用；

系統綜合技術指標

監測服務器操作系統: windows 2000 service sp4

數據庫平臺： sql【敏感詞】 2005 標準版

網絡平臺：局域網

系統分站容量 1——16 （通訊分站）

系統監測點數< 1000

系統通訊距離:通訊線纜：<10km   光纖及以太網<25km

巡測周期 5秒/分站

傳輸接口can總線信號 串行異步 通訊速率2400—19200bps

傳輸接口的技術指標

1) 輸入通道 1——4路

2）輸入接口can總線信號

3）輸出接口rs-232

4）安  全隔離方式光電耦合（2500v）

5）電源 ac 220v 0.1a

6）具有通訊指示燈以及電源上電指示燈

通訊分站的技術指標

1） 站點容量 1——16

2） 顯示方式lcd 128*64 led背光

3） 通訊方式rs-485 2400bps

4） 通訊距離1200m (工作面)

5） 電源dc18v （本安  電源）150 ma

6）防爆形式本質安  全型exibl

7）緩存容量：32kb

礦用本安  型錨桿（索）應力傳感器的技術指標

1）量程 0——450kn

2）測量精度1％

3）輸出信號 0——125mv

4）電源 7——18v

5）防爆形式本質安  全型exibl

詳細用途

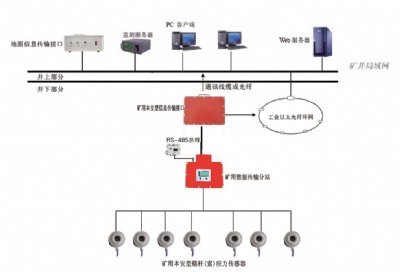

錨桿（索）應力在線監測系統系統實現以下功能：

井上計算機動態顯示監測參數、報警；

井下現場顯示數據；監測數據自動記錄存儲；

連續監測曲線顯示、分析；

歷史數據查詢及報表輸出；

綜合分析及頂板安  全評估分析。

局、礦頂板動態監測網絡功能網絡用戶web訪問模式在線動態監測；

數據庫數據信息共享；

綜合分析及頂板安  全評估分析；

監測日報網上報表；
