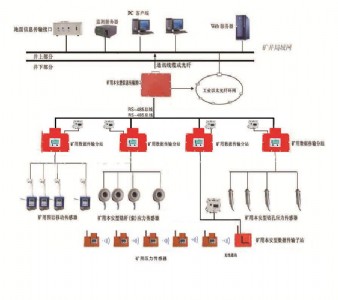

"煤礦頂板動態監測系統"的主要特點是采用環行總線結構，可涵蓋全礦井多類型礦壓參數監測。系統以計算機網絡為主體，兼容井下通訊電纜、光纜專線、 以太網絡多種數據傳輸模式。監測參數包括：回采工作面支架作阻力檢測、巷道頂板下沉量監測、錨桿載荷應力檢測、巖層（煤層）內部應力（鉆孔應力）檢測四個 方面。

煤礦頂板動態監測系統配置詳單

序號產品）名稱型號單位數量井上部分1地面監控主機研華510臺12激光打印機hp1025臺13ups電源stk  1000va臺14通信線路避雷器kj76n-l臺

5數據處理軟件kyj套16地面用礦用本安  型信息傳輸接口kj616-j(a)臺1井下部分7礦用本安  型信息傳輸接口kj616-j(b)臺18礦用數據傳輸分站kj616-f臺79礦用本安  型數據傳輸子站kj616-f1臺310礦用壓力傳感器gpd60臺2011礦用圍巖移動傳感器gud500臺4012礦用本安  型錨桿（索）應力傳感器gpd450m臺4013礦用本安  型鉆孔應力傳感器gzy25臺4014礦用隔爆兼本安  型不間斷電源kdw28-18臺816煤礦用聚乙烯絕緣聚氯  乙烯護套通信電纜mhyv 1×4，1×7米500017接線盒jhh-3t個140系統實際配置根據礦方回采工作面參數。配置原則一般為支架工作阻力每隔5臺支架安  裝一臺礦用壓力傳感器，巷道頂板下沉量、巷道錨桿（索）應力、鉆孔應力監測監測每隔50米安  裝一臺傳感器。
