全液壓路緣滑模攤鋪機本產品可以定制，根據客戶的需求路沿的寬度和高度不同給您定制。歡迎廣大客戶總裁訂購。

產品用途及特點：

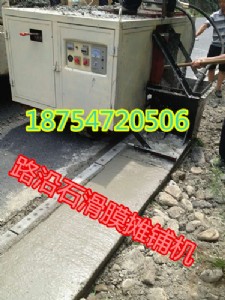

dc850型全液壓路緣滑模機是一款自行式多功能滑模機，既能攤鋪干硬性混凝土，又能攤鋪具有一定塌落度的混凝土，對用戶使用要求較低，產品已覆蓋全國市場。

dc850型全液壓路緣滑模攤鋪機具備以下特點：

1、操作臺與主控箱之間采用先進的can總線通訊系統，系統簡化、可靠。

2、轉向、縱坡和橫坡采用高性能傳感器實現自動控制，路緣石線型更平滑、表面更平整。

3、采用界面友好的寬屏幕液晶顯示器顯示整機的工作狀態，故障指示直觀，一目了然。

4、采用全液壓驅動，結構緊湊、保養方便

主要技術參數

dc850型全液壓路緣滑模機

項 目 型號/參數 特  點

外形尺寸 長/cm 300 結構緊湊，運輸方便，轉場靈活。

寬/cm 160（主機）/54（模板）

高/cm 125

重量/kg 2200

路

緣

石 寬/cm 90 獨立路緣石模板，可根據用戶的不同要求，鋪出各種形狀的路緣石。

高/cm 50

形狀 按用戶要求配置

塌落度 0~7.5cm

發

動

機 型號 帕金斯/ 江淮jd4g2 （1） 功率余量大，機器動力強勁；

（2） 直噴，節能省油；

（3）配備直流電動馬達，啟動方便；

（4）配置水箱對發動機進行水冷，增強了發動機在野外工作的可靠性。

功率 35kw/37kw

轉速 2600rpm

電壓 12vdc

啟動 電啟動馬達

油箱 75l

散熱器 cm2010iib

速度 攤鋪 0~12m/min （1）  具體攤鋪速度取決于供料量；

（2）  較高行駛速度，縮短短距離轉場時間。

行駛 0~30m/min

工作機構 螺旋 Ø31cm(葉片直徑) （1）外置振動器，攤鋪干硬性混凝土；

（2）內置振動棒，攤鋪高塌落度混凝土

（3）實現自動調平，保證路緣石平整。

（4）大容量料斗，減少停機待料時間，實現連續攤鋪

振動 外置振動器或內置振動棒

調平 一縱一橫

料斗 0.25m3

液壓系統 主泵 k38c / a10vso45dr （1）     進口恒壓變量泵，對負載變化適應性強，節能、減少系統熱量；

（2）     進口比例流量閥，性能穩定；

（3）     油路中設置兩級過濾，提高液壓元件的可靠性和壽命；

（4）     使用大容量油箱并在液壓回路中配置散熱器，確保油液工作在正常的溫度范圍內。

執行

元件 振動馬達 gm5

行走馬達 hkyc2.5b

輸料馬達 omr

工作油缸 t1.2.4

控制

元件 換向閥 dg4v3

比例閥 pv10

過濾 吸油濾 tf-160

壓力濾 zu-h160

油箱 95l

散熱器 b6164

車輪 前輪 22×12×16(inch) 均為實芯輪胎，可靠、壽命長。
