單軌吊

單軌吊產品介紹

單軌吊車是一種機動性強、zmjt030運行速度快、載重量大、安  全可靠的行駛于懸吊單軌系統的輔助運輸設備，主要用于煤礦綜采工作面安  裝、回撤。電牽引單軌吊車即由蓄電池為機車提供動力的一種輔助運輸設備，它具有系統運行噪聲小，故障率低，易于檢修維護，價格便宜，爬坡能力強等特點，可實現整體運輸液壓支架等大型設備。目前國內煤礦輔助運輸中，主要有防爆蓄電池單軌吊車和柴油機單軌吊車。

單軌吊特點

1、電纜只需一次鋪設，電纜的前后移動只需動作操縱手把，操作方便、靈活，極大地減輕工人的勞動強度。

2、不僅可以吊掛電纜，還可吊掛乳化液高壓膠管和水管，液管與電纜分層吊掛；使巷道內管路布置不僅整齊、美觀，還避免了高壓膠管的振動對電纜干涉影響。

3、液壓工作介質為綜采工作面提供的動力源（乳化液），不僅方便、安  全，而且防爆、阻燃。

4、設有鎖止裝置，在步進機構制動裝置失效時或者當巷道傾角較大時，起安  全保護作用，確保了電纜拖掛單軌吊的安  全性。

5、設計新穎，操作簡單、安  全可靠。

單軌吊作用

單軌吊是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動的專用運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和高壓膠管、水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工拖動電纜，極大地減少了工人的勞動強度和作業效率。

單軌吊技術參數

適用巷道傾角°：0~18

工作介質：乳化液

油缸推力kn：100

運行速度m/s：0.1

單個制動裝置的靜制動力kn：80

外供乳化液工作壓力mpa：21~31.5

拖掛長度（標準配置）m：150

操作方式：手動

設備外形（寬x高）m：0.58x0.60

軌道型號：14#工字鋼。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。

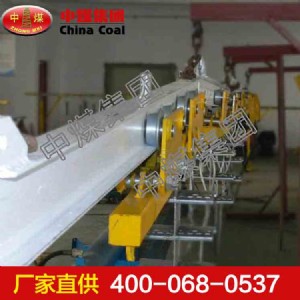

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
