一、概述

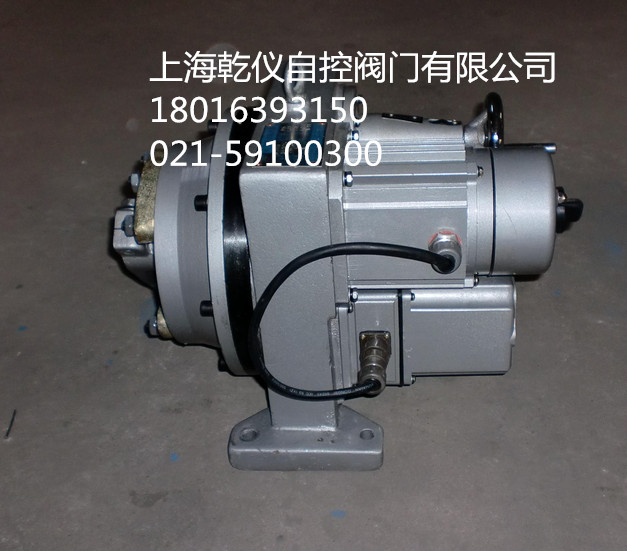

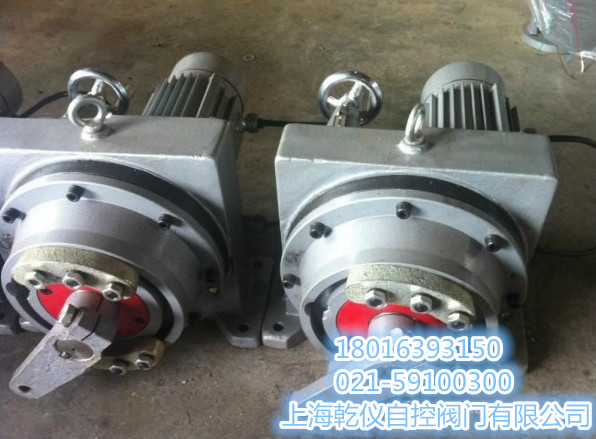

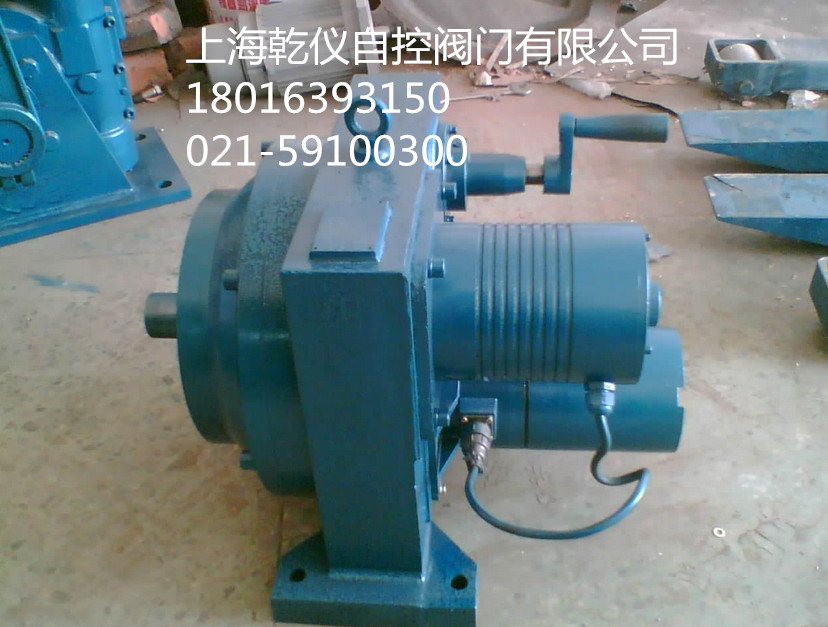

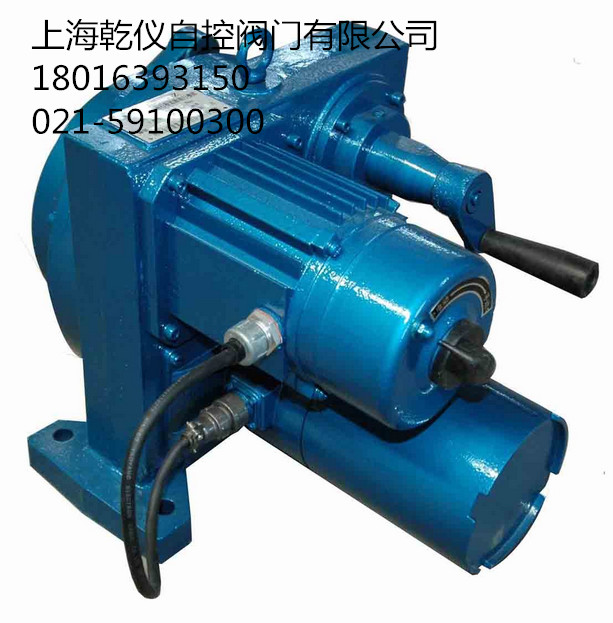

dkj型角行程電動執行機構是ddz-ⅱ、ⅲ型系列儀表中的執行單元，與ddz-ⅱ、 ⅲ型控制單元儀表配套使用.它以交流電源為動力，接受統一的標準信號4～20ma,dc(或0～10ma,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫  藥等工業部門的調節系統中.

二、型號含義

型號編制說明

dkj-410(cx)

dk：普通型

j：角行程

410：輸出力矩

c：有“c”表示反饋信號4～20ma， 無“c”表示反饋信號0～10ma

x：有“x”表示帶電氣限位，無“x”表示不帶電氣限位

三、使用條件

1、輸入信號：開關正、反轉信號（220vac）。

2、輸出信號：直流4-20ma。

3、出軸有效位移：0--90o

4、轉換誤差：不大于±0.1％fs。

5、限位設置范圍：關限位0-80％；開限位20-100％。

6、長期穩定性：±0.1％fs.

7、電源：ac220v±20％。

8、環境溫度：－40-75℃

9、環境濕度：≤95％

四、功能特點

●位置發送器采用齒輪式傳動，確保限位可靠準確

●采用帶角度指示的精密導電塑料電位器調試方便，易懂

●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠

●電機采用帶過載保護的戶外型伺服電機

主要技術指標

1. 反饋信號：ⅲ型4~20ma dc，ⅱ型0~10ma dc；

2. 輸入通道：三個；

3. 輸入通道阻抗：ⅲ型 250ω，ⅱ型 200ω；

4. 輸出扭矩：見表 ；

5. 全行程時間：見表 ；

6. 基本誤差：±2.5％；

7. 回差：≤1.5％；

8. 死區：≤3％；

9. 阻尼特性：≤3次半周期；

六、訂貨須知

訂貨時請用戶提供以下資料：

電動執行器名稱，型號，行程

如需要配置伺服放大器，操作器和球形鉸鏈應另注明
