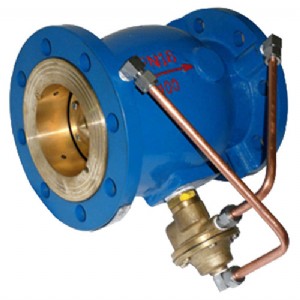

hs41x-16p/q-c倒流防止器用于防止生活用水管道發生回流污染的安  全裝置，是我公司在a型和b型基礎上自行研制開發的防止給水管道回流污染的新型倒流防止器。具有體積小、重量輕、開啟壓力低、水頭損失少等良好技術性能。本產品專利號：

本產品由主閥和排水器二部份組成，排水器的上下二腔通過外接管與主閥前后二端連通。主閥內部是二個同步運動的活塞，中間用閥桿連接使二活塞同步開啟或關閉，排水器中膜片和排水口上閥芯固定連接，通過外接管膜片將閥門前后壓力變化的感應傳遞給閥芯，控制排水器的開關。

正常供水時，水流從主閥體進口端進入推動活塞，并通過閥桿帶動二級活塞打開，水流正常流過閥門，這時進口壓力高于出口壓力約0.02mpa，閥門前后二端壓力通過外接管傳遞到膜片上，排水器關閉不排水。

當閥門前后壓差減少時，主閥活塞在復位彈簧作用下平衡關閉，直到前后壓差減少到約0.02mpa時完全關閉，此時排水器狀態不變仍關閉。

當閥門出口端水壓高于進口端時，在反壓作用下主閥中二活塞處于關閉狀態，此時排水器膜片受力發生改變，閥芯打開排水直到主閥中由二活塞關閉時所構成的中間腔內積水排盡為止，空氣進入中間腔形成空氣隔斷。如二活塞密封失效，滲漏水也可經中間腔排出從而達到防止倒流污染的目的。

hs41x-16q-c

hs41x-16p-c
