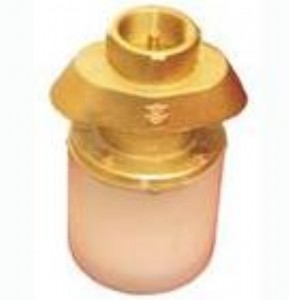

h712x-5t液壓水位控制閥

一、概述：

h712x杠桿式浮球閥升級換代的最新產品，適用于工礦企業，民用建筑等各種高位水箱、水池、水塔的供水系統。

h712x杠桿式浮球閥其工作原理：

當水池或水箱內水位下降時，閥內浮筒下降，管道內的壓力水將閥門密封面打開，水便從閥門兩側流出；當水位上升到控制線事浮筒上升，使主閥蓋上的壓力上升，主閥中腔壓力開始變大，當中腔壓力大于管道壓力時，閥瓣上升關閉，閥門即停止供水。此閥設計獨特，反應靈敏，關閉快速。體積小，安  裝簡單等特點。

二、技術參數：

1.使用介質：潔凈水

2.使用壓力：0.02～1.6mpa

3.介質溫度：≤180℃

三、注意事項和維護保養：

1.將進水管道固定在水平面上，然后將本閥按其規格連接于進水管道上。主進水管應與本閥公稱通徑相適應，且閥前進水流速不應大于2米/秒，使用時，本閥前的截止閥應全開，如果同一水池安  裝兩只閥，應保持在同一水平面上。安  裝使用本閥前一定要將管道內的雜質沖洗干凈。

2.本閥在正常水質條件下，一年保養一至兩次，當水質清潔度較差時，則需適當增加保養次數。

h712x杠桿式浮球閥維護保養

將閥門從進水管上卸下；旋下防護筒上四枚螺釘；拆下控制桿上的銷軸，取出閥芯及密封小墊；旋下四枚螺栓，將底座與閥體脫離，取出壓簧；從進水口向下推出節流蓋與活塞；旋下節流蓋與活塞的連接螺母；取下密封墊及活塞上的橡膠密封圈。拆卸后應除去各部件的水垢和各重污雜物，用銅絲疏通節流蓋小孔及底座小孔，更換已損壞的密封件。裝配順序與拆卸順序相反。

在上述工作過程中，注意不可碰癟防護筒與浮筒。

型號

口徑

高

寬

連接形式

材質

重量

h712x-5t

dn40

260

135

管螺紋

銅（304）

5.5

h712x-5t

dn50

260

135

管螺紋

銅（304）

6.0

3．本閥屬于簡單的液面控制閥，重要場合（如地下室水池），請用戶自行設置報警裝置。
