zl-b型縱向撕裂檢測儀根據皮帶寬度不同分為不同的規格

b型縱向撕裂檢測儀還可以安  裝在溜槽出料口與輸送帶之間，因物料堵塞而擠壓安  裝在出料口的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號。控制線路具有自鎖和延時功能，從而避免和減少撕裂事故的發生。

技術指標

 觸點數量

    觸點容量

     控制箱電壓

  感知器動作力

 環境溫度

 輸出信號延時范圍

 1常開

 1常閉

   ac380v3a

    220v50hz

  10-20kg

 -30~50c

 1-9秒可調

結構特征

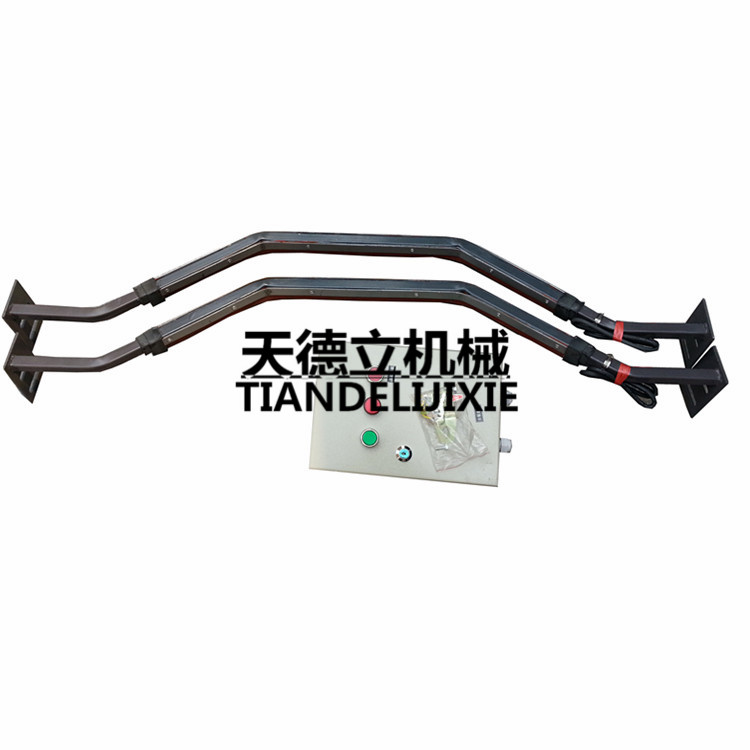

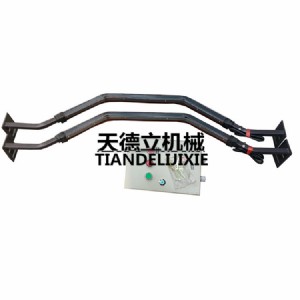

本裝置由感知器和控制箱組成，一臺控制箱可與3-4個感知器配套使用

工作原理

1． 該檢測儀基本原理是用運算放大器的負輸入一個穩定偏置，用以保證防止不必要的干擾，當運算放大器因傳感器接通而正向輸入時，因而輸出改變狀態，繼電器吸合（或者斷開）輸出一個開關量。

2． 本系列保護裝置適用各種不同規格的膠帶機，一臺控制箱可與3-4個感知器配套合用，安  裝時無須對膠帶進行加工。

安  裝方式

1、zl-b-i型感知器安  裝：本檢測器安  裝支架由用戶自行配置，用戶可根據感知器的安  裝孔的大小和其規格尺寸的要求安  裝。安  裝時將感知器固定在帶式輸送機導料槽下端的上膠帶下面，安  裝的數量應以需安  裝部位膠帶下托輥數為準，并且保證感知器處于托輥前5-10mm，并在膠帶有載時保持感知器與膠帶底面距離5-10mm。

2、zl-b-ii型感知器的安  裝：本檢測器安  裝支架出廠時已配置好，安  裝步驟如下：a、將支承件焊接在膠帶機機架上，使兩側支撐件保持在同一水平面上。

b、將托架用螺栓固定在支撐架上

c、將橫梁固定在內側托架上

d、將感知器放在橫梁上，感知器兩端各焊一塊固定方塊用螺栓固定在機架上

e、將連接板固定在橫梁上，將感知器與連接板焊在一起。
