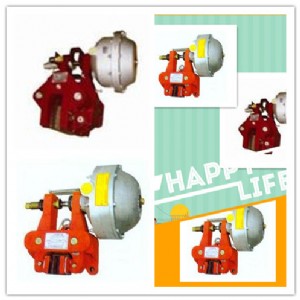

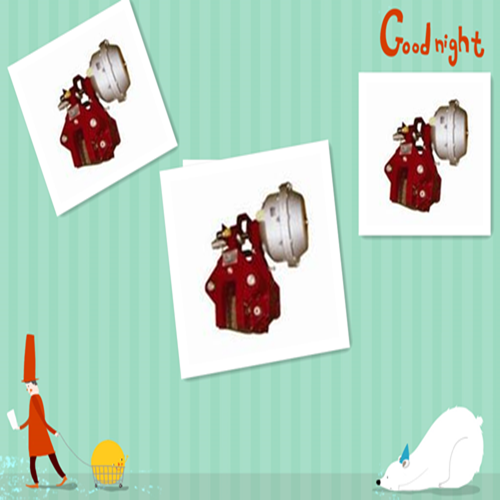

2017年的五一節我們廠里cqp12.7-b氣動鉗盤式制動器現貨

一、工作原理

   qp12.7氣動鉗盤式制動架和氣缸兩大部分組成（見結構示意圖）。氣缸1通入壓力氣時，活塞桿5在氣壓作用下迅速向氣缸內收縮，左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開（即松閘）。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出，頂左、右制動臂帶動摩擦塊12合龍（即抱閘）。

   二、制動器的安  裝

   1、首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。

   2、將g3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安  裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.

   3、裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中心與制動盤厚度中心成一直線,安  裝位置尺寸見結構示意圖.

   三、調式

   a)調整氣壓值，其范圍為5~7巴。

   b)正常工作錢，首先是制動器試動作幾次，檢修制動器有無異常現象。

   c)摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回，退后再調整。

四、維修

   當摩擦片磨損后，工作行程增大至8mm時，需立即調整桿6使工作行程重新調整4mm左右，否則制動失效，調整后應擰緊螺母7，當摩擦塊12磨損到6mm左右時需更換磨損塊，更換步驟如下：

   1、氣缸，

   2、右制動臂

   3、復位彈簧

   5、活塞桿

   6、調整桿

   7、螺母

   8、左制動臂

   9、基座

   10、制動塊

   11、彈簧鋼絲

   12、摩擦塊

應用：

qp系列氣動鉗盤式制動器主要用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速及電纜、造紙、鋼板等機械的緊張控制領域。

主要特點：

1 qp系列為彈簧制動，氣動釋放；cqp系列為氣壓制動，彈簧釋放。

2 整體結構簡單，體積小，重量輕。

3 無石棉制動襯墊，綠色環保。制動襯墊安  排采用壓簧卡裝式，更換方便快捷。

4 制動襯墊磨損后調整方便簡單。

5 qp系列每種規格制動器的一種盤徑可進行四級制動力矩調整。

6 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無極調整。

7 制動塊自動隨位裝置，以確保制動器塊在整機開合運作狀態下與主機制動盤上下間隙均等。

使用條件：

環境溫度-5°c~40°c；工作氣壓：qp系列為5-7bar、cqp系列為7bar；戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品；空氣源不應有油、水和其他雜質。

dcpz系列的使用地點的海拔高度不超過2000m.

電源電壓為ac380v/50hz，若用戶有特殊要求，請訂貨時協商確定。

咨詢訂購

氣動鉗盤式制動器型號：

qp12.7--a

qp12.7—b

qpl12.7a—a      qpl12.7a—b

qpl12.7—b

cqp12.7—a

cqp12.7---b

cqpl12.7—a

cqpl12.7a—a   cqpl12.7a—b

cqpl12.7—b

qp12.7氣動鉗盤式制動器：

使用條件：

環境溫度-40°~+60°

工作氣壓5-7

主要性能，結構特點：

整體結構簡單，體積小、重量輕。

無石棉制動襯墊，綠色環保。

制動襯墊安  裝采用壓簧卡裝式，更換方便快捷。

制動襯墊磨損后調整方便簡單。

每種規格制動器的一種盤徑可進行四級制動力矩調整。

所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無極調整。

qpl12.7—a氣動鉗盤式制動器：

使用條件：

環境溫度-40°~+60°

工作氣壓5-7

所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無極調整。

咨詢訂購氣動鉗盤式制動器各型號制動器：我們以優質的產品、熱情的服務、合理的價格真摯為用戶服務。

公司生產的氣動鉗盤式制動器系列型號，質量?jī)?yōu)、價格低、包裝好。

歡迎咨詢訂購。
