一：應用范圍

  1.生活小區或農村社區污水的收集與輸送；

  2.城鎮污水處理廠污水的收集與輸送；

3.城區低洼地區雨水的收集與輸送；

4.市政污水管網的建設與改造；

5.高速公路服務區、車站、機場、大型建筑工地及市政重建等產生的污水排放；

6.醫  院、賓館、學校、工廠、飯店等其他公共場所的污水廢水的收集與輸送；

7.老泵站的改造與擴建；

8.湖泊的水體循環；

9.其他領域：屠宰場、食品加工廠、造紙廠、農業及其他領域產生的污水排放。

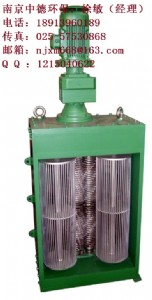

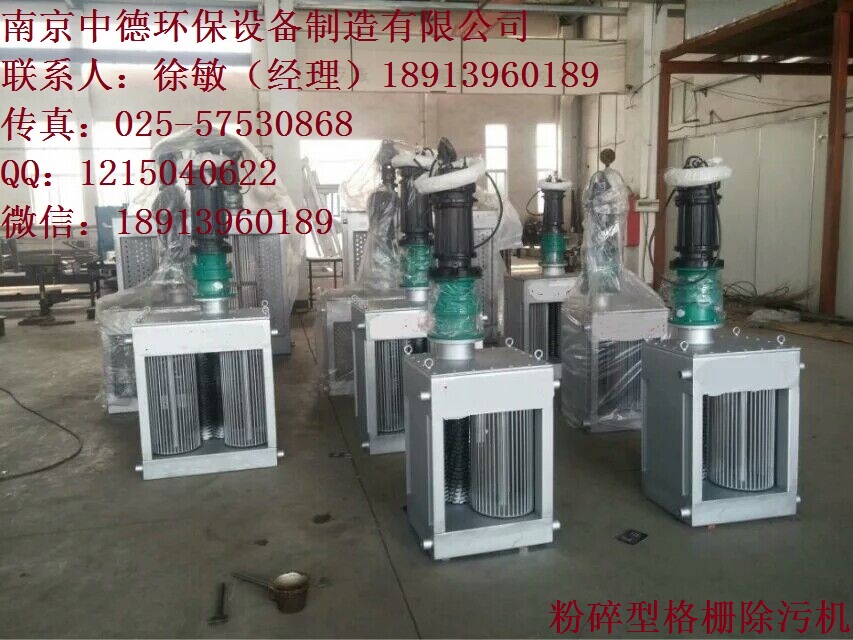

fs雙轉鼓式格柵破碎機技術性能描述

1． 用途

該設備主要用于污水處理廠和泵站，可以滿足大流量的應用場合，轉鼓和格柵單獨采用電機驅動，可以分別監測刀具和轉鼓過載，保護設備正常運行。

2． 主要技術參數

設備名稱 雙轉鼓式格柵破碎機

設備型號 fs-1300*300

處理量 1400m3/h

電機總功率 5.5kw

設備高度 2.7mm

設備寬度 880mm

電機品牌    國產

電機防護等級 ip67/ip68

電機絕緣等級 f

減速機品牌 國產

設計刀片使用壽命 2-3年

電源 380v  三相  50hz

軸承 skf / nsk

3． 產品特點

3.1優化設計的刀片，保證高效的切割能力和使用壽命。

3.2雙鼓設計，過水流量大，可以滿足大流量的應用場合。fs型雙轉鼓破碎機處理量最大可以達到3774m3/h，電機總功率5.5kw。

3.3格柵間隙小，最大可達6mm，可有效保證切割尺寸。

3.4進口電機減速機，提高了設備使用的可靠性。

3.5專門定制的機械密封系統，可長時間工作在惡劣的污水環境中。

3.6多電機設計，有效防止轉鼓過載破壞，提高系統可靠性。

4． 供貨范圍

裝配完整的破碎機、有效可靠運行所需的附件、緊固件、就地接線盒、控制箱及所需的電纜、備品備件等。

5．結構要求

5.1每臺轉鼓破碎機包括：切割刀片、墊片、軸、轉鼓柵網、軸承和密封圈、側欄、底座、機殼、減速器和馬達。

5.2為雙軸設計，切割刀片和墊片應是單片分離的，不可以是整合體,兩組獨立的切割刀和墊片安  裝在兩個平行的軸上，交替重疊，實現螺旋形的切割。兩個旋轉軸在驅動軸的帶動下相向旋轉。

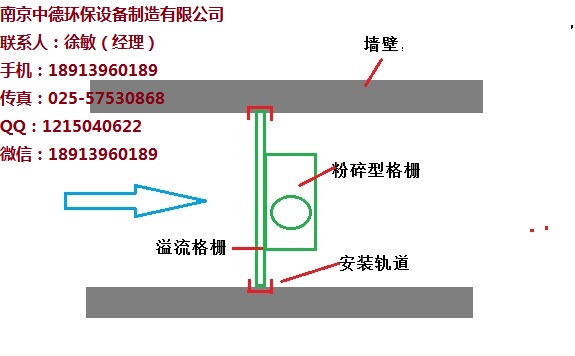

5.3轉鼓格柵由一個安  裝在垂直支架和軸上的圓圈組成。轉動的鼓柵將引導所有固體顆粒進入相向轉動的破碎刀具。轉鼓分別由各自電機驅動。

5.4獨立的切割刀片和墊片

切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至最小45-50hrc。切割刀片、墊片和軸之間水平間隙不超過0.65mm，確保切割刀片正常驅動，減少磨損，并增加墊片的壓力。為保證顆粒大小，輪齒高度不應超過齒根直徑的13 mm。齒輪相疊處應不小于1.6mm和大于6mm，以達最高效率和最小摩擦損失。瞬間高峰負荷時，切割刀片齒尖的最小壓力為8,737 n/kw。

5.5軸

破碎機的驅動軸和被驅動軸由高強度合金鋼制成,調質處理,滿足強度要求。

5.6轉鼓格柵

轉鼓由不銹鋼304線圈制成。線圈的直徑為6 mm，線圈與線圈之間間距為6 mm。轉鼓柵網支撐架的材質為不銹鋼304。轉鼓軸由不銹鋼304制成

5.7軸承和密封

破碎機軸的軸向和徑向壓力由兩端密封的，超大的，深槽球型軸承承受。軸承由定制的機械密封組成的軸承套保護。每一個密封的表面應能夠保證旋轉面的主動轉動和靜止面的主動鎖死。

5.8側欄

側欄由不銹鋼鋼制造而成。

5.9底座和機殼

破碎機底座由灰鑄鐵鑄造而成。有一個導流裝置，它在引導固體顆粒直接進入粉  碎型格柵的同時，可起保護軸襯的作用。上機殼是灰鑄鐵，底部是熱卷板材。

5.10減速器

性能良好的減速器適應于惡劣環境，具有較大的減震能力。

5.11電機

采用ip67可淹沒電機，暴露在空氣中電機可正常使用，在淹沒在水下時也可正常使用。馬達額定功率是5.5 千瓦（最大） ， 220/380 伏特，3 相，50 赫茲。

b. 馬達服務系數是1.15 。在滿負荷時，效率因子不低于85％，功率因子不低于80％。

5.12單位kw下扭矩要求：瞬間峰值下為：600 nm/kw。

6．主要材料

粉  碎機：

切割刀片和墊片:            熱處理高強合金鋼

軸：           熱處理六角鋼（不銹鋼）

底座和外殼:                灰鑄鐵

側欄：           灰鑄鐵

橡膠密封件:               丁晴橡膠

轉鼓柵網：           不銹鋼304

安  裝支架:                  不銹鋼304

維修格柵：      不銹鋼304

控制箱                     不銹鋼304

7．二控制系統

控制器將為破碎機提供獨立控制�？刂破黝~定功率為5.5 kw（最大），380伏特，3 相，50hz 。

7.1控制器裝有“開—關/重新設置—自動”三檔選擇開關。

在“關/重新設置”檔，破碎機應停止運轉。

在“開”檔，破碎機運轉。

在“自動”檔，破碎機的開/關，由遠程控制器控制開或停。

只有將開關選擇打到“關/重新設置”檔，破碎機才會被重新設置。

7.2 安  全措施

7.2.1堵塞情況發生時，處于開/自動兩種模式下控制器會停止破碎機，并使之反轉來清除障礙物。堵塞清除后，控制器會恢復到正常運轉。如果堵塞情況仍存在，控制器自動在30秒內執行反轉過程，最多可以執行三次。如若三次反轉后堵塞情況仍存在，控制器會斷掉馬達的電源，并啟動延遲和不正常狀態指示燈。

7.2.2如果破碎機正常運轉時，突然停電，則當電源恢復后，破碎機恢復正常運轉。

7.2.3如果破碎機非正常停止運轉時，突然停電，則當電源恢復后，不正常狀態指示燈會自動啟動。

7.2.4通過安  裝在破碎機啟動器上的過載保護繼電器，控制器為提供馬達過載保護。

7.2.5短路保護是由另外安  裝一個適當大小的斷路器或保險絲來完成的。

7.2.6控制器的重新設置由就地開關面板控制。

7.3構成

7.3.1外殼

外殼應包住控制裝置、繼電器、終端接線板及電動機反轉起動器。

7.3.2控制裝置

指示裝置安  裝在面板上。

有‘電源’，‘正常運行’，‘非正常運行’的指示燈。

正轉和反轉接觸器有電動和機械的聯動裝置。

過載延遲應是可調整的。調整范圍包括滿負荷電流和服務系數。

8．安  裝

按照設計圖紙要求安  裝。供方提供設備的預埋件、固定件及支承件。

制造商的服務

制造商應派有經驗的技術代表到現場進行指導安  裝、檢查、測試，協助進行調試運行，進行試運行前的培訓，并提交安  裝驗收證明。

業主員工的培訓將按照投標商與業主簽  訂的合同執行。

9．性能測試

9.1 防護罩和驅動機構以及整臺機械格柵應在工廠進行組裝及試運行、驗證格柵機符合設計規定的性能要求及有關標準。

9.2 檢測外形尺寸、外觀質量。

噪聲 設備運行時，其噪聲值不大于76db（a）。

整機試運轉應平穩，連續運轉48小時。除污機工作時，整機運行平穩，無卡阻、刮擦和異常現象，機構動作靈活可靠。

二：技術參數

1、最高揚程：40米；

2、最遠水平距離：300米；

3、最大流量：10——500立方/小時；

4、功率：1.5kw——75kw；

5、水泵為“中德”三相污水潛水泵，ip68潛水電機；

6、泵站容積：6000——80000升；泵站直徑800mm—4000mm，高度：2-12米；

7、污水泵在容器內用自耦安  裝方式，使更換和維修更加方便；

8、雙泵（三泵、四泵）安  裝方式，可以交替運行，又可在進水量大時同時使用。

三： 產品介紹

南京中德環保地埋式一體化預制污水提升泵站是具有完全自主知識產權，由我公司自主研制的新型環保系列產品，具有體積小、效率高、智能化等特點。與傳統泵站相比土建工程量少、制造安  裝周期短、投資可減少一半以上，安  裝方便、質量可靠，是傳統混凝土污水提升泵站的替代品。

1、該裝置主體結構由纖維纏繞玻璃鋼制成，具有堅固、耐腐、持久耐用等特點。內有高品質潛水切割泵（或大通道葉輪）、格柵破碎機，使?jié)撐郾媚茉趷毫拥臈l件下把泵站內的浮渣，長纖維物體切碎并順利排放，無需人工清理桶內的浮渣和懸浮物，卓越的葉輪設計使水泵能全揚程運行并高效無過載，是真正無堵塞泵。

2、潛污泵電機為保護等級為ip68的防水電機，水泵采用雙機封，進口軸承、帶過熱、漏水保護功能，長壽命設計。

3、全自動控制系統（壓力傳感器根據水位變化控制水泵開啟），無需人員看管控制，自動啟動和停止。每天使用80次的情況下，可用10年以上。

4、設備外殼采用高檔玻璃鋼材料，材料表面光滑，可使用50年，密封性能完好，無臭味，噪音小，內置高品質的閥門及不銹鋼管路系統。

四：預制泵站特點

1：按需定制

每一套預制泵站都是根據客戶提供的數據設計，以保證泵站的運行工況滿足使用要求。

2：新型材質

預制泵站筒體結構由纖維纏繞玻璃鋼制成，電腦控制連續纏繞成型，確保厚度均勻并達到設計要求，質量穩定優良。

3：配件標準

所有配件都在工廠內預制完成，包括壓力管路、檢修平臺、進出水管等，出廠前進行測試保證配件的質量可靠。

4：高度集成

預制泵站作為一體化設備，成套提供：泵站筒體、壓力管道、檢修平臺、檢修爬梯、格柵裝置、耦合系統、通風裝置、防滑井蓋等。

5：外形美觀

預制泵站全部埋于地下，地面只留有檢修孔和控制箱，也可選配景觀式管理房置于地上，與周圍環境相協調。

6：成本節約

泵站為成套供應，所有內部安  裝調試工作在工廠內完成，現場只需將泵站整體安  裝，極大地減少了土建施工周期和工程成本，降低了業主的整體投資。

7;使用壽命

泵站筒體材質為玻璃鋼材質，內部配件使用sus304和熱鍍鋅等防腐材質，無需維護保養，正常使用壽命可達20年以上。

8:檢修方便

水泵和格柵全部配有導軌，檢修時可以快速的拆除和安  裝。

9:功能擴展

預制泵站可與我公司的一體化污水處理設備配套使用，構建完整的污水處理與回用系統。

10：與傳統大型鋼混結構的污（雨）水泵站相比，一體化預制泵站有以下優點。占地面積一體化預制泵站系統集成度高，占地面積小施工周期預制好的一體化設備便于運輸?shù)跹b，只要完成基坑開挖、預制好泵站底板，1周內即可完成安  裝。施工量小，安  裝工期短�？刂葡到y(tǒng)一體化預制泵站為智能化泵站，配有先進的專用監控系統，可實現泵站遠程控制、無人值守。組件配合度在工廠組裝和預制，責任方為工廠一家，各部件之間高度匹配，確保泵站系統在正常工況下有較高的工作效率。使用壽命玻璃鋼材質有較強的抗化學腐蝕能力防滲漏出廠前進行防滲漏壓力測試，100％不滲漏噪音先進的泵站設計理念和高品質的水泵確保預制泵站在運行中僅僅只產生極低的噪音，可放心安  裝在人口密度集中的住宅區和商業建筑等對環境要求較高的場合。臭氣cfd模擬設計的自清潔底部，最大程度的降低泵站底部的淤積，減少臭氣產生室外安  裝要求可廣泛安  裝于室外、綠化帶、道路等場所。尤其在施工作業面小、人口密度大、建筑集中的地方更有優勢。投資成本預制泵站投資取決于泵站的尺寸和當?shù)厝斯こ杀尽?

五、泵站選型需提供的數據：

1、泵站日流量q（噸/天），最大時變化系數。

（泵站容積）圓柱體體積。1立方米(m3)=1000升。

2、所需水泵的數量和揚程，一用一備或二用一備

3、室外地坪標高h0（米），也可使用相對標高±0.00（米）

4、進水管外接管底標高h1（米），進水管外接管徑dn

5、出水管外接管中標高h2（米），出水管外接管徑dn

6、所選格柵類型，提籃格柵或粉  碎格柵

7、電控箱型式，室外防雨控制柜或景觀式管理房
