產品概述

lhj型立式環流攪拌機，又叫浮筒式潛水攪拌機，是針對要求攪拌溫和、均勻，不會對活性污泥的絮狀結構和菌膠團產生破壞作用的池深較深的圓形或方形池，進行攪拌而設計的新一代攪拌設備。在總結國內外現有污水攪拌設備的基礎上，對產品結構和性能進行了創新，特別是在推進式攪拌機的基礎上，創造性地將臥式結構改為立式環流結構，使其在整體結構技術性能、攪拌效率、服務面積、適用性等方面更具顯著特點。具有使用壽命長、噪聲低、安  裝維護方便、投資省、運行費用低等優點。工作機理

lhj型立式環流攪拌機，采用大排量、螺旋漿式的推進葉輪、葉槳作為主要水力部件，運行時潛水電機帶動推進式葉輪、葉槳工作，使流體產生一定流速和流場，向水池底部和四周形成環狀主流帶。因為主流帶流速較大，形成了以其為中心的紊流區域，促使整個水體形成上下翻動的大循環，從而實現大面積立體環流攪動，使池中污泥始終處于翻動和懸浮狀態，達到了均勻、溫和攪動的目的，提高了處理效果。 lhj型浮筒式潛水攪拌機，根據使用場合不同，分為高、中、低三種攪拌系列： 中高速攪拌系列轉速相對較高，服務范圍相對較小，但攪拌較為溫和�？蛇m用于污水處理的厭氧或兼氧處理。 低速推攪拌系列轉速低、服務范圍大，水力效率高，攪拌均勻，可適用于各類污水處理工程的調節池中使用，也可用于厭氧或兼氧處理。產品特點

⒈紊流面積大，作用區域廣，攪拌溫和、均勻，不會對活性污泥的絮狀結構和菌膠團產生破壞作用。

⒉水流采用垂直大循環的流動方案，適用于較深的圓型或方型水池，攪拌污泥充分，輻射面積可達100~800平方米。

⒊攪拌機的動力為潛水電機，應用時潛入液下工作，不僅冷卻條件好，適用深度范圍廣，而且不會產生噪聲等二次污染。

⒋潛水電機的主密封為兩道獨立機械密封，磨擦付材質為耐腐蝕、耐磨損的合金與碳化硅，所有緊固件均為不銹鋼材質。

⒌電機繞組為f級絕緣，防護等級為ip68，配置泄漏檢測、繞組過熱等保護功能，使產品使用更加安  全可靠。

⒍可采取多種安  裝形勢。采用浮動式安  裝時，可隨時移動工作位置，方便靈活；可進行集中自動控制，也可以單機運行，管理方便。型號說明

lhj-1100 立式環流攪拌機

l表示“立式”

h表示“環流”

j表示“攪拌機”

1100表示“攪拌機葉輪直徑”

適用范圍和適用條件

可廣泛用于石油、化工、印染、制革、醫  藥、食品、造紙、紡織、農藥等行業廢水和城市生活污水的處理。

介質溫度~0℃-40℃ 介質ph值~5-9 介質密度不超過1150kg/m3； 設備通過纖維物有限，應避免塑料編織物、金屬線、柴棒等雜物進入池中。

潛水電機必須完全潛入水中工作，不能在易燃易爆和強腐蝕的環境中工作。結構簡介

本廠自行開發的潛水型浮筒攪拌機，結構緊湊體積小。

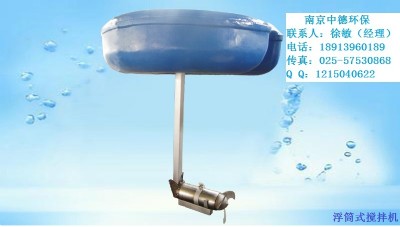

中高速攪拌機由浮筒、潛水電機、葉輪、鋼絲繩和導桿組成；

低速浮筒攪拌機由葉槳、減速機、潛水電機、鋼絲繩、主軸和浮筒組成。產品規格和技術參數

在額定電壓380v、頻率為50hz時的技術參數表：

安  裝調試

中高速攪拌機的安  裝

⑴.將四只浮筒包箍分別緊固在浮箱四邊的中間位置，然后將固定用鋼絲繩的一端用卸扣連接在包箍上的耳環上。安  裝時應根據現場情況，準備四根足夠長且牢固的繩索，分別拴牢鋼絲繩的另一端。

⑵.潛水攪拌機電纜線應固定在一根鋼絲繩上，順延到岸邊接入電控柜。

⑶. 檢查電機的旋轉方向。在潛水攪拌機初次安  裝啟動前，或每次重新安  裝后，都應檢查旋轉方向。檢查方法是：瞬間啟動潛水攪拌機，觀察葉輪旋轉方向與標牌指示的方向一致。如果旋轉方向不一致，只需交換三相中任意兩相線的位置即可。如果是多臺潛水攪拌機連在同一臺控制箱或端子上，各臺潛水攪拌機必須單獨進行檢查。

⑷.用吊具拴牢浮筒注意平衡，不能直接吊在包箍耳環。用起吊設備將整機徐徐吊起，慢慢放入池水中，解開吊具，用蠅索將其輕輕的拉到池中位置，浮筒以四角對四池邊的菱形位置擺放。然后把鋼絲繩微微拉緊，目測對邊的兩根鋼絲繩在一條直線上，四根鋼絲繩所形成的兩條直線交叉垂直且與浮筒四邊成垂直狀，沿著鋼絲繩的方向，在池壁頂端堅固位置鉆孔，用膨脹螺栓將地樁固定好，調整四邊鋼絲繩長度，注意考慮水位可能下降的幅度，放出足夠的余量，夾好夾頭，用卸扣固定在地樁上。在整吊裝過程中，始終要注意保護電纜，決不允許用潛水攪拌機電纜起吊、懸掛攪拌機。

低速攪拌機安  裝

安  裝葉漿時，按照輪轂和葉漿的吻合面安  裝，葉漿的最尖角一定是超出主機輪轂。其余安  裝步驟與中高速攪拌機的安  裝步驟一致。
