潛水射流曝氣機有220v和380v

潛水射流曝氣機用于污水處理廠的曝氣池，污水增氧曝氣，曝氣沉砂池，也可用于小型污水處理裝

置，工業廢水處理和養魚池塘增氧。

使用條件：

最高介質溫度：40℃；

被輸送介質ph值：5-9；

每二次啟動間隔時間不小于10分鐘

特點

（1） 結構緊湊，占地面積小，安  裝方便。

（2） 除吸氣口外，其余部分潛入水中，噪音小。

（3） 吸入空氣多，產生氣泡多而細，溶氧率高。

（4） 無需提供氣源，省去鼓風機，工程投資少。

（5） 采用先進技術，葉輪采用無堵塞設計，運行安  全可靠。

構造及工作原理

（1） 潛水離心式曝氣機的曝氣結構和進水結構合為一體，曝氣為圓周方向均勻擴散。

（2） 潛水射流式曝氣機由潛水排污泵，混合室，底座等構成。曝氣為單一方向扇形擴散。

（3） 潛水曝氣機均有進氣管和消音器。潛水射流式曝氣機注意事項1、 設備起吊時絕對禁止直接起吊電纜或用電纜起吊其他重物。在搬運或懸掛潛水曝氣機可用帶鉤的鏈條鉤在卸扣或上蓋的吊環上。

2、 電纜端部嚴禁浸入水中。

3、 所有設備的外殼應可靠接地，以防止發生觸電事故。

4、 由于工作原理，最大浸入深度應不超過規定值。

5、如克潛水曝氣機不能放在污水入口處，當底盤放在泥地或浮沙上，潛水曝氣機由于震動產生下陷，在這種情況下，建議將曝氣機懸置起來或放在一個較大的底板上。

6、當氣溫降至0℃以下時，若潛水曝氣機仍正常運轉可繼續使用，否則應吊起

置于通風干燥處，并注意防凍。射流曝氣機結構圖射流式曝氣機通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室和水流混合，在喇叭形的擴散管里產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域里渦旋攪拌，完成曝氣。并且其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，射流式潛水曝氣機可以在水位變化較大的池中應用。

潛水射流曝氣機性能參數潛水射流曝氣機

注：表中進氣量及增氧能力是在標準試驗條件下（20°c水溫，氣壓101.325kpa），曝氣機潛水深度3m，試驗介質為清水。在中度污水中，增氣能力可按系數0.85作為設計依據。潛水射流式曝氣機使用說明1、安  裝前：

（1）必須詳細閱讀說明書，避免使用不當而損壞機器。仔細檢查潛水曝氣機的選型是否正確，實際使用條件是否與規定的使用條件一致。

（2）清理水池或水道，防止雜物進入曝氣口。

（3）應由一名電工，用0-500v兆歐表，檢查電機主電纜三芯線對地絕緣電阻不得低于5兆歐，嚴禁使用兆歐表檢查控制電纜，避免損壞曝氣機內部的電器元件，而應用萬用表檢查控制電纜線。

（4）檢查電壓一定要在銘牌上標出的額定電壓±5％的范圍內。如果電源離潛水曝氣機的使用距離較遠時，考慮線損，電纜的截面積應加大，接頭應盡可能少，且接頭作密封處理，以防漏水；另外考慮維護檢修的方便，建議設置機旁端子箱。

（5）潛水曝氣機配有專用控制柜，使用前應仔細閱讀其說明書，并檢查設備接線是否正確，啟動裝置是否靈活，觸頭接觸是否良好，啟動設備的金屬外殼是否可靠接地，檢查所有接線處有無松動，并重新緊固一次。

（6）潛水曝氣機上的動力電纜線、接地線和控制電纜線應與控制柜（箱）的接線頭一一對接，如圖1所示。

（7） 潛水曝氣機的接地線為雙色線（黃/綠），為保證安  全，必須連接牢靠，且比其它線長出50mm。

（8）檢查葉輪旋轉方向

使用三相電源的潛水曝氣機，在潛水曝氣機初次啟動或每次重新安  裝后都應檢查轉動方向，轉動方向不正確，會降低效率，并損壞潛水曝氣機。檢查方法是：潛水曝氣機在最終安  裝前，應舉高并作簡單的啟動，從底部向上看潛水曝氣機的吸水口，葉輪按逆時針方向旋轉。如果旋轉方向不正確可以交換控制柜或端子箱上三相線中的任意兩條線的位置，就能改變轉動方向。如果幾臺潛水曝氣機連到一控制柜或端子箱上，各臺潛水曝氣機必須單獨進行檢查。潛水曝氣機材質說明1 曝氣專用泵機座、泵殼等用ht250鑄鐵鑄造，具有一定的耐腐蝕性，并能承受一定負荷的沖擊。

2 曝氣專用泵電機軸采用2cr13耐腐蝕材料制造，在結構設計上采取了消除應力集中的措施。

3 曝氣專用泵的機械密封根據抽送介質情況可分別采用碳化硅／碳化硅、碳化鎢/碳化鎢、碳化硅/碳化鎢材質，機械密封的設計使用壽命為12000小時以上。

4 曝氣專用泵的軸承采用進口nsk軸承，其累計設計運行壽命可確保在40000小時以上。

5 潛水射流式曝氣機的靜密封采用丁晴-70 o型圈。

6 潛水射流式曝氣機所有緊固件均采用不銹鋼。

7 潛水射流式曝氣機進氣管材質為鍍鋅。

8 噴嘴材質為鑄鐵。

使用三相電源的潛水曝氣機，在潛水曝氣機初次啟動或每次重新安  裝后都應檢查轉動方向，轉動方向不正確，會降低效率，并損壞水泵。

檢查方法為：潛水曝氣機在最終安  裝前，從底部向上看潛水曝氣機的吸水口，葉輪按逆時針方向旋轉。如果幾臺潛水暴氣機連到一個控制器上，各臺暴氣機必須單獨進行檢查。如果旋轉方向不正確可以交換控制器上三相線中的任意兩條線的位置，就能改變轉動方向

潛水曝氣機質量保證每臺出廠前，都認真地進行了最終檢驗，以確保潛水曝氣機產品可靠使用。為了保證暴氣機的使用壽命，建議進行定期的檢查和保養。

保證首次無故障運行時間不小于8000小時，機組的設計使用壽命不小于15年。

射流式曝氣機安  裝選型需本公司協助選型時，用戶應提供池型、介質特性、所需進氣量、潛水深度等相關數據，以便本公司設

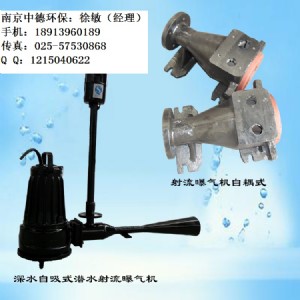

計和提供優質設備，更好地滿足用戶的需求。qsb 型深水自吸式潛水射流曝氣機的安  裝形式有自耦式和移動

式兩種。自耦式安  裝是將曝氣裝置和專用的底座固定在水池底部，在池頂安  裝好配套的支撐塊，用導軌使兩

者相連，潛水電泵與特定支架聯接好后沿導軌下滑到底座出口位置，通過泵自重，自動耦合并密封。自耦式

安  裝無需安  裝或維修人員進入水坑即可提升和安  裝電泵。移動式安  裝方式是將深水自吸式潛水射流曝氣機安

裝于池底部，依靠自重定位，具有安  裝位置可變動、靈活、成本低等特點。

潛水射流曝氣機保養

１、清洗

為了防止潛水曝氣在不同時期內部積有雜質，可用潛水曝氣機抽清潔的水來清潔潛水曝氣機。潛水曝氣機長期不用，應置于干燥處，并注意防凍。

２、注油與換油

潛水曝氣機的油室在出廠前，已注入適量的潤滑油。該油應每年進行更換。換油應按下列方法進行：把潛水曝氣機放置好，使油室螺塞朝下，擰松螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入適量的潤滑油，換一個新的ο型圈，將螺塞旋緊。如果油中發現有水，按規定沖洗油室，并重新裝滿油，擰緊帶o型圈的螺塞。三個星期后必須重新檢查一次，如果油又變成乳狀液，應對機械密封件進行檢查。必要時應更換(請與我公司維修部接洽)。

注:油為變壓器油。

３、運行故障

萬一運行發生故障，如不能確定原因，并按后面給出的排除故障的方法仍不能解決，不可采用臨時湊合的方法，也不要私自亂修亂拆。

射流曝氣機故障排除方法

故障現象原因分析排除方法動力設備

超負荷1、進水池不符合要求

2、潛水曝氣機的葉片繞有雜物

3、潛水曝氣機的葉片與導葉發

生摩擦

4、潛水曝氣機的轉速超過規定值1、改善進水條件

2、清除雜物，用水清洗

檢查葉片磨損情況，重新調整安  裝

4、調整原動機，使其符合額定轉速曝氣量減

少或不曝

氣1、潛水曝氣機的潛入深度過深

2、葉輪葉片外圓磨損，或葉片部

分擊壞

3、潛水曝氣機轉向錯了

4、葉輪松了

5、潛水曝氣機有雜質堵塞1、提高潛水曝氣機

2、更換葉輪

3、糾正旋轉方向

4、緊固螺釘

5、清除雜物，用水清除運行有雜

音或震動1、潛水曝氣機的裝置基礎不夠牢

固或螺釘螺母松動

2、葉輪與導葉發生摩擦

3、葉輪螺釘松動或葉片部分損壞

4、進水狀態不穩定

5、潛水曝氣機有雜質堵塞1、加固基礎，擰緊螺釘

2、檢查中心和間隙

3、緊定螺釘或更換葉輪

4、調整進水狀態

5、清除雜物，用水清洗潛水曝氣

機不能啟

動或熔絲

熔斷1、繞組、接頭或電纜斷路

2、潛水曝氣機堵塞

3、漏電或漏水

4、短路1、用歐姆表檢查

2、切斷電源，清除雜物

3、檢查絕緣，低于規定值，必須

進行烘干

4.檢查維修后使用潛水曝氣

機起動后，

斷路器過

載器斷開1、電壓低

2、電壓高

3、電機接線不對或接頭混淆

4、控制柜電器故障1、暫時不使用或因為線路過長

引起的降壓

2、裝變壓器，將電壓調至規定值

3、調整接線和接頭

4、檢查并更換電器件設備的任何調節須獲得我公司的許可！

射流曝氣機工作效果圖射流式曝氣機包裝運輸
