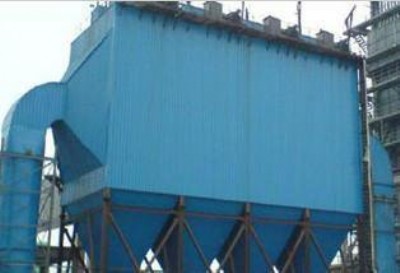

布袋除塵器的結構和性能的關系

布袋除塵器殼體結構形式，可分為板式結構、骨架式結構、及圓筒結構，在板式和骨架式殼體結構基礎上的輕鋼結構殼體也已經在工程中應用。

(1)板式殼體結構

集塵器殼體由平板構件圍成，這種結構形式的箱體，可在制造廠預先預制，然后在施工現場用臨時螺栓拼裝，再將拼縫焊封。布袋除塵器的板式結構，通常在高度方向，如布袋長度在6米以下，可一塊到頂，如采用10米長的布袋則可分成兩段，一般箱體內部應加撐。

(2)骨架式殼體結構

此類結構的濾袋室箱體由立柱及橫梁構成，箱體四周設立柱，立柱間有多道橫梁連接，再同壁板貼在梁柱上形成封閉箱體的圍護。這種上箱體結構優點是箱體內部不設支撐，可以多布置濾袋，濾袋間的凈空較大，透氣性好，檢查也方便。整個箱體較結實，剛度也較大，但缺點是耗鋼量較大，增加設備重量。

(3)圓筒結構

從結構科學和運行安  全考慮，特別是在耐壓的場合把布袋除塵器設計成圓筒形是最合適的。從現狀看，小型袋式除塵器和凈化可燃氣體的袋式除塵器往往設計成圓筒形，如高爐煤氣用布袋除塵器等。

布袋除塵器性能參數包括處理氣體流量、除塵效率、排放濃度、壓力損失、漏風率、耗鋼量等。

(1)處理氣體流量

處理氣體流量就是我們常說的處理風量，是表示除塵器在單位時間內所能處理的含塵氣體的流量，一般用體積流量表示，單位為m3/h。這是布袋除塵器選型的重要數據之一。

(2)設備阻力

表示能耗大小的技術指標，其大小不僅與除塵器的種類各結構有關，還與處理氣體通過時的流速大小有關。設備阻力實質上是氣流通過設備時所消耗的機械能，它與風機所耗功率成正比，所以設備阻力越小越好。多數布袋除塵器的阻力損失在2000pa以下。

(3)除塵效率

指含塵氣流通過集塵器時，在同一時間內被捕集的粉  塵量與進入集塵器的粉  塵量之比，用百分率表示。除塵效率是集塵器重要技術指標。目前國內生產的布袋除塵器除塵效率都能達到99％以上。

(4)排放濃度

就是指凈氣口排放的氣體濃度。這是衡量集塵器除塵效率的一個性能指標。

(5)漏風率

漏風率是評價除塵器嚴密性的指標，它是指設備運行條件下的漏風量與入口風量之百分比。

(6)殼體耐壓強度

由于除塵器多在負壓下運行，往往由于殼體剛度不足而產生壁板內陷，在泄壓時則砰然作響。除塵器耐壓強度應大于風機的全壓值。

(7)反吹風量

反吹風量是反吹風袋式除塵器的重要技術參數。濾袋反吹風時間不宜過長，只要達到反吹風氣流瞬間逆流，使濾袋從過濾時的鼓脹狀態變成反吹時的吸癟狀態即可。

(8)脈沖噴吹參數

噴吹壓力，噴吹周期，及噴吹時間是脈沖布袋除塵器噴吹三要素  。

這三要素  決定著脈沖布袋除塵器的清灰效果，所以在選擇除塵器時脈沖噴吹參數是非常重要的
