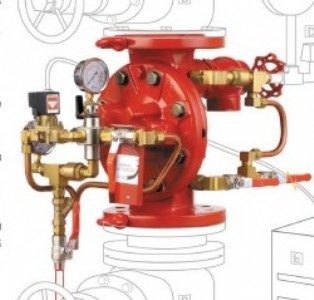

多若特dorot電控消防雨淋報警閥 68-4-isopn16-de/el電控雨淋閥 dorot防爆電控雨淋閥 多若特電氣雙控雨淋報警閥 進口以色列消防雨淋閥

多若特dorot電控消防雨淋報警閥（68-4-isopn16-de/el）產品符合美國ul及中國國家消防檢測中心檢驗標準。廣泛應用于各類建筑消防濕式控制系統、干式控制系統、電控水噴淋系統。

主要特性：   多若特de/el雨淋閥是符合美國ul認證，并且獲得中國國家消防產品檢測中心認證，獲準在中國國內市場銷售的消防產品。

多若特de/el雨淋閥是直接密封式隔膜閥，主要應用于濕式控制系統、干式控制系統、和電控雨淋系統。可以手動開啟，或者由消防控制中心通過發出電子信號遠端開啟。

閥門裝配在噴淋系統的進水口，正常處于“準備”狀態，隔膜保持關閉狀態，阻隔水流進入噴淋系統。

當出現火警時，通過消防中心發出指令到雨淋閥上裝配的電磁閥，電磁閥開啟閥門；或者通過雨淋閥上的緊急手動開關開啟雨淋閥滅火。

在主閥的下游出水口，備有直徑50mm的泄水閥，用于常規雨淋閥自身檢測，保證閥門處于有效備用狀態。

*多若特de/el雨淋閥因采用隔膜直接密封結構，在主閥開啟關閉過程中，閥體內部沒有任何金屬構件需要移動，所以    不會出現因長期備用，構件銹蝕影響操作的可能。

*結構簡單，設計合理，水頭損失極小，可靠性高，產品易維護。

*根據客戶要求，進行適當調整多若特雨淋閥也可使用于泡沫系統和海水系統.

*多若特de/el雨淋閥的獨特密封方式使其可以豎直、水平或任意角度安  裝。

68-4-isopn16-de/el電控雨淋閥控制系統操作原理：

1：雨淋閥的主控制腔通過金屬管連接到進水口隔離閥前端的系統管線上

此連接回路包含以下組件：

【手動球閥[b1]】【過濾器[c]】【止回閥[d1]】【壓力表[h1]】

所有連接都采用1/2''npt 螺紋

2：自鎖定水力繼電器[e]使得閥門上游的壓力源進入雨淋閥控制腔，使雨淋閥保持‘關閉’狀態。

3：兩位兩通常閉電磁閥[a]通電時，釋放自鎖定水力繼電器[e]，使雨淋閥控制腔泄壓，雨淋閥開啟，電磁閥斷

電后并不會改變水力繼動器的工作狀態，雨淋閥仍保持開啟狀態。

4：緊急手動啟動球閥[b2]允許手動優先開啟雨淋閥，當開啟緊急手動球閥[b2]，釋放自鎖定水力繼電器[e]，

使雨淋閥控制腔泄壓，雨淋閥開啟。這時即使關閉緊急手動球閥[b2]也不會改變水力繼電器[e]的運行狀態，雨

淋閥仍保持開啟。

5：只有手動持續按下水力繼電器[e]上的復位按鈕才能使雨淋閥復位（關閉）。

6：雨淋閥下游配有自動滴水閥[f]，可以自動泄出由于滲漏等原因積聚在雨淋閥下游的水，而雨淋閥正常開啟的

較高壓力將使滴水閥[f]瞬間關閉，不會引起泄漏。

7：系統安  裝水力警鈴及壓力開關[i](需另購)后，球閥[b3]在備用狀態下應設定為關閉位置，當雨淋閥開啟的時

候，水壓會驅動水力警鈴及壓力開關報警。

8：可以用雨淋閥下游的泄水閥[j]進行系統測試及排空雨淋閥下游管線的水。

雨淋閥控制系統圖
